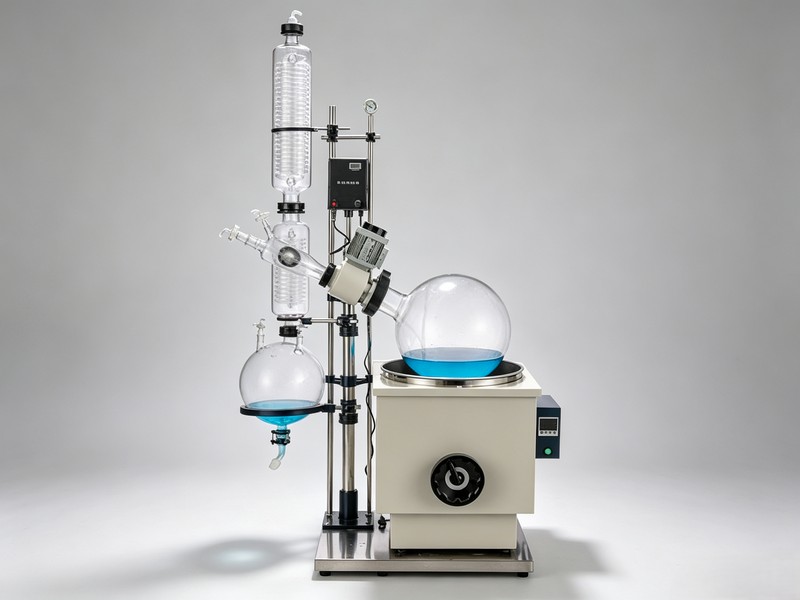

旋转蒸发器RE-5003-50L

RE-5003 旋转蒸发器为 50L 大容量蒸发设备,依靠负压薄膜蒸发原理完成大批量溶剂浓缩与回收。适用于中试放大、小型工业化提取生产,可处理大体积物料,运行稳定,常配套真空机组、低温冷却循环泵使用。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RE-5003 旋转蒸发器|鑫锐仪器贸易


      鑫锐仪器贸易 RE-5003 旋转蒸发器是一款 50L 大容量非防爆型蒸发设备,依托负压薄膜蒸发原理,高效完成大批量物料的溶剂浓缩、脱溶与回收作业。该机型面向中试放大、小型工业化提取生产场景打造,可承载大体积物料处理,运行稳定可靠,一般搭配真空机组、低温冷却循环泵搭建整套蒸发系统。
      设备工作时,蒸发瓶保持匀速旋转,水浴锅持续恒温供热,物料在瓶体内壁铺展形成大面积均匀薄液膜,加快蒸发速率。在真空环境下可以降低溶剂沸点,进一步提升蒸发效率(需要外接真空装置);溶剂蒸汽进入玻璃冷凝盘管换热冷却液化(需配套冷却循环装置),冷凝后的液体汇集到收集瓶内回收留存。

      鑫锐仪器贸易提醒:本款为单机主机,想要实现完整蒸馏流程,需要选配真空泵(循环水式、旋片式、隔膜式等)、冷却循环装置配套使用。

产品特点

● 所有直接接触物料的零部件选用高硼硅玻璃(膨胀系数 3.3)搭配聚四氟乙烯材质,化学性质稳定,不容易和各类物料、有机溶剂发生反应,使用安全省心。● 主体支架采用冷板防腐喷塑 + 铝合金组合,抗腐蚀、抗氧化能力优秀;浴锅内胆为不锈钢材质,整机结构紧凑牢固,经久耐用,外观简洁大方。● 密封系统采用聚四氟乙烯 + 氟橡胶复式组合密封,能够长时间维持稳定的高真空状态。● 配置指针式真空压力表,实时直观显示系统真空数值,方便操作人员随时监控工况。● 活塞式加料阀配有聚四氟乙烯加长管路,可在不破除真空的状态下持续向蒸发瓶进料,适合连续化实验。● 直立式三层蛇形盘管双冷凝器,主冷 + 副冷协同换热,冷凝面积充足,保障溶剂回收效率。● 变频器调速结构,翘板按键电源开关,搭配旋钮微调转速,转速数字显示,运行平稳,上手操作简单。● 恒温浴锅数显控温,带锁定按钮开关,锅底搭载 K 型传感器 + 不锈钢探棒,温度信号反馈迅速,测温精准。● 浴锅采用手轮升降结构,升降操作省力便捷,方便拆装旋转瓶、清理内部组件。● 旋转回路、加热回路配备双熔断器,多重安全防护,提升设备运行可靠性。● 收集瓶底部设置下放料口,配套玻璃 + 四氟独立放料阀,溶液排出收集十分顺畅。● 锅胆底部自带放水阀门,便于浴锅内导热介质排空、更换。● 搭载真空切换阀,在不破坏系统真空、不中断蒸馏的前提下,实现连续收集、放料操作。

选型与配套建议

      RE-5003 属于 50L 常规款旋转蒸发器(非防爆),和前面 EXRE 系列防爆旋蒸区分开,适合无防爆要求的实验室、提取车间使用,法兰搭配标口混合接口,冷凝面积大,处理量可观,适配中试放大和小型提取生产线。本机关键规格:旋转电机功率 180W;加热功率 8000W,加热部分为 380V 供电,选配辅机时留意供电条件。摆放区域预留浴锅升降、旋转瓶拆装空间;冷凝水管路建议加装控制阀门;真空管路尽量缩短,更容易达到理想极限真空。

适用场景与配套设备

多用于天然产物提取、中草药浓缩、溶剂回收、样品提纯,真空低温蒸发可以很好保护热敏性物料。常规搭配低温冷却液循环泵、真空泵,也可和普通双层玻璃反应釜搭配组成整套中试系统;如果您需要整套工艺方案、非标定制,可以联系鑫锐仪器贸易,提供场地条件、电源以及物料信息,由工程师匹配配套方案。

常见问题解答

问:密封件怎么维护更换?答:常规工况建议 6–12 个月定期检查;密封圈发硬、开裂或者真空难以维持时及时更换,装配前薄涂一层真空脂提升密封效果。问:水浴锅升温速度慢怎么排查?答:确认液位没过加热管,检查内壁水垢堆积情况;长期连续使用,建议每季度进行除垢处理。问:蒸馏过程物料暴沸如何处理?答:水浴升温、抽真空操作分步缓慢执行,遵循先减压、后升温的顺序,稳定控制进料速率;必要时加装防暴沸毛细管,抑制暴沸。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。


本文由鑫锐仪器贸易原创编辑,用于 RE-5003 旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。



型号

RE-5003

电压频率

旋转220V/50HZ  加热锅380V/50HZ

旋转电机功率

180W

加热功率

8000W

真空度

0.095Mpa

旋转瓶容量

50LΦ470mm/Φ125法兰口

收集瓶容量

20LΦ355mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

180mm

冷凝器尺寸

主冷Φ160×835H(mm)  上Φ60法兰口×下Φ80法兰口

副冷Φ160×530H(mm)  上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

1.44(0.95+0.49)㎡

导气瓶

左40#标口  上19#标口  侧Φ60法兰口  右Φ70法兰口

加料阀

40#标塞阀  进料咀(宝塔接头)外径12mm

多功能口

19#标塞阀  玻璃咀(宝塔接头)外径12mm

放气阀

24#标塞阀×2个  放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口   侧出料咀(宝塔接头)外径20mm

离地320mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀(宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ550×320H(mm) 约76L

整机占空间尺寸

1330×730×2340mm宽深高

机器净重

119.5KG(82+37.5)

包装尺寸

1420×820×720mm    830×730×910mm

两个木箱1.39m³

包装重量

186KG(100+86)
