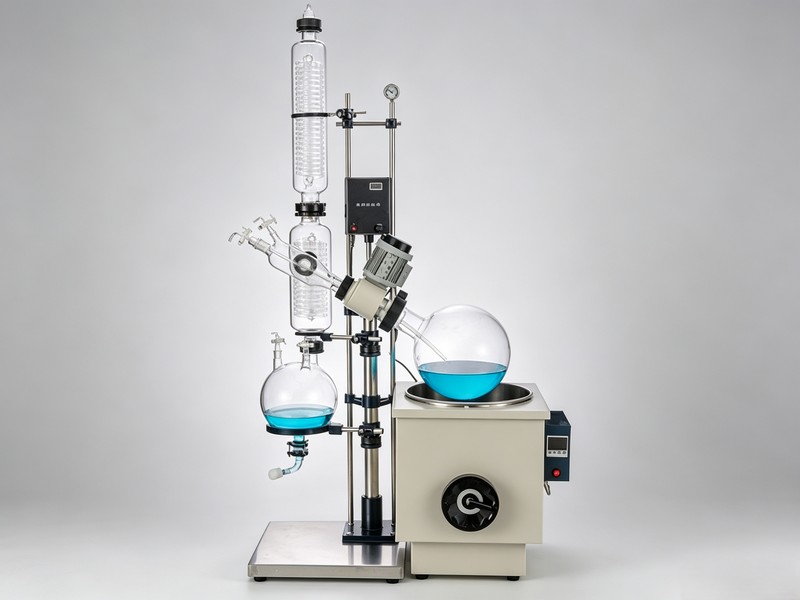

旋转蒸发器RE-2002-20L

RE-2002 旋转蒸发器为 20L 中试型蒸发设备,采用电动升降结构,水浴加热,依靠负压条件下薄膜蒸发原理,快速完成溶剂分离与回收。适合天然产物提取、医药中间体浓缩、化工试样处理,处理量大,运行稳定,满足实验室放大工艺试验需求。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RE-2002 旋转蒸发器|鑫锐仪器贸易


      鑫锐仪器贸易 RE-2002 旋转蒸发器属于 20L 规格中试蒸发设备,搭载电动升降结构,采用水浴恒温加热方式,依托负压薄膜蒸发原理,高效实现溶剂分离、浓缩回收。这款机型处理容量充足,运行平稳可靠,多用于天然植物提取物浓缩、医药中间体处理、化工样品小批量放大试验,能够满足研发阶段的中试工艺探索需求。
      设备工作时蒸发瓶持续匀速转动,水浴提供稳定热源,物料在瓶壁铺展开形成大面积薄液膜,加快蒸发速率。在真空环境下溶剂沸点下降,更好地保护热敏物料(需要外接真空装置);溶剂蒸汽流入直立蛇形双冷凝器内冷却液化(需搭配冷却循环装置),冷凝后的液体汇入收集瓶完成回收。

     鑫锐仪器贸易温馨提示:该款仅为主机单元,想要完成整套蒸馏浓缩流程,需要另行搭配真空泵、低温冷却循环装置配套使用。

产品特点

● 所有直接接触物料的组件选用高硼硅玻璃(膨胀系数 3.3)以及聚四氟乙烯材质,化学惰性好,不容易和各类物料、溶剂发生反应,实验使用安全稳定。● 主体支架为冷板防腐喷塑搭配铝合金组合,抗腐蚀、抗氧化能力优异;浴锅内胆采用不锈钢材质,整机布局紧凑,坚固耐用,外观规整大方。● 密封系统采用聚四氟乙烯 + 氟橡胶复式密封结构,可以长时间维持稳定高真空,保障浓缩工序持续进行。● 配置指针式真空压力表,实时直观展示系统内部真空状态,方便操作人员随时观察。● 活塞式加料阀配套加长四氟管路,可在保持真空的工况下持续补料,不用频繁停机泄压,提升实验连续性。● 直立式蛇形盘管双冷凝器设计,主冷配置两层盘管、副冷为三层盘管,换热面积充足,溶剂回收效率更高。● 变频器调速方案,翘板电源开关控制,旋钮微调转速,转速数字实时显示,运行稳定,操作门槛低。● 恒温浴锅带数显控温,配备带锁定功能的按钮开关,锅底搭载 K 型温度传感器与不锈钢探棒,测温反馈灵敏,温度控制精准。● 浴锅采用手轮升降方式,调节省力,拆装玻璃件、清理维护更方便。● 旋转回路、加热回路双重熔断器防护,出现异常时及时断电,提升设备安全系数。● 收集瓶自带下放料口,搭配玻璃 + 四氟独立放料阀,浓缩液出料收集便捷顺畅。● 锅胆底部设置放水阀,水浴更换、排空操作简单。● 配备真空切换阀,无需破坏系统真空、不中断蒸馏过程,即可连续收集、放出物料。

选型与配套建议

      RE-2002 为 20L 中试级旋蒸,定位介于小试台式机型和 50L 大容量生产款之间,特色是分层盘管双冷凝器、手轮升降水浴,适合工艺放大摸索,区别于前面 1L、3L、5L 小试机型。本机关键规格:整机功率 5120W;旋转电机功率 120W。安放位置预留充足空间,满足浴锅升降、旋转瓶拆装操作;冷凝水管路建议加装控制阀;真空管路尽量缩短,更容易达到预期的极限真空。

适用场景与配套设备

      广泛用于天然产物提取浓缩、医药中间体脱溶、化工样品提纯、溶剂回收等中试试验,真空低温蒸发方式减少热敏有效成分受热损耗。常和低温冷却液循环泵、真空泵配套使用,也可以和同系列双层玻璃反应釜联动,搭建合成、浓缩一体化中试系统。如果需要整套配套选型方案,可联系鑫锐仪器贸易,告知物料类型、场地供电条件,由工程师推荐适配辅机。

常见问题解答

问:密封密封圈多久维护更换?常规实验工况下建议 6–12 个月检查一次;密封圈发硬、开裂,或者真空度难以维持时,需要及时更换,装配前涂抹少量真空脂提升密封效果。问:水浴锅升温速度偏慢怎么处理?确认加水高度没过加热管,定期清理内胆水垢;长期不间断使用,建议每季度做一次除垢保养。问:蒸发瓶内物料发生暴沸如何处理?水浴调温、真空调节分步操作,遵循先抽真空、后升温的顺序,把控进料速度,有需要可以加装防暴沸毛细管。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。


本文由鑫锐仪器贸易原创编辑,用于 RE-2002 旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。


型号

RE-2002

电压频率

220V/50HZ

整机功率

5120W

旋转电机功率

120W

加热功率

5000W

真空度

0.095Mpa

旋转瓶容量

20LΦ355mm/Φ95法兰口

收集瓶容量

10LΦ280mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

180mm

冷凝器尺寸

主冷 Φ130×700H(mm) 上Φ60法兰口×下Φ80法兰口

副冷 Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

0.95(0.46+0.49)㎡

导气瓶

左34#标口  上19#标口  侧Φ60法兰口  右Φ60法兰口

加料阀

34#标塞阀  进料咀(宝塔接头)外径12mm

多功能口

19#标塞阀  玻璃咀(宝塔接头)外径12mm

放气阀

24#标塞阀×2个  放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口  侧出料咀(宝塔接头)外径20mm

离底板200mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀(宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ450×260H(mm) 约41L

整机占空间尺寸

1000×600×2130mm宽深高

机器净重

88.5KG(57+31.5)

包装尺寸

1350×670×720mm     680×680×790mm

两个木箱1.02m³

包装重量

136KG(90+46)
