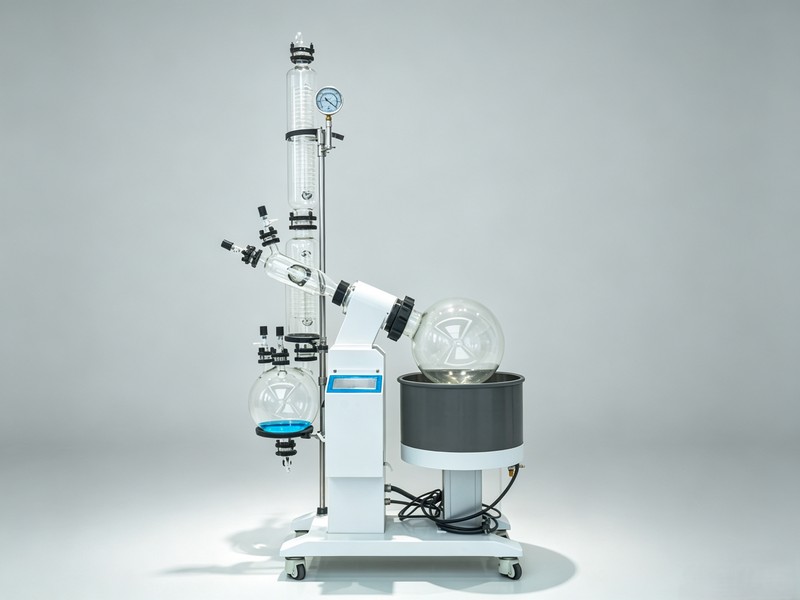

旋转蒸发器RE-1030触摸屏-30L

RE-1030 触摸屏旋转蒸发器是 30L 中试级蒸发设备,搭载触控操作面板,参数可视化调节。大容量旋转烧瓶,负压薄膜蒸发,电动升降浴锅,适用于中试放大提取、化工原料浓缩、天然产物萃取,稳定处理大体积样品,方便工艺参数记录与管控。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RE-1030 触摸屏旋转蒸发器|鑫锐仪器贸易


      鑫锐仪器贸易 RE-1030 触摸屏旋转蒸发器为 30L 中试级别蒸发仪器,配备触控操作面板,各项运行参数可视化设置,便于工艺参数留存与管理。设备搭载大容量旋转烧瓶,采用负压薄膜蒸发方式,浴锅支持电动升降,适合中试放大提取、化工原料浓缩、天然产物萃取等工况,能够稳定处理大体积物料,方便研发人员开展工艺摸索与参数管控。
      设备运行时,蒸发瓶保持匀速转动,水浴持续恒温供热,物料附着在瓶壁形成均匀薄液膜,提升蒸发速率。在真空环境下溶剂沸点降低,更好地保护热敏物料(需要外接真空装置);溶剂蒸汽进入直立蛇形双冷凝器内冷却液化(需配套冷却循环装置),冷凝后的液体流入收集瓶完成回收。

  鑫锐仪器贸易温馨提示:本机属于单机主机,完整的浓缩蒸馏流程,还需要搭配真空泵、低温冷却循环装置配套使用。

产品特点

● 所有和物料直接接触的零部件选用高硼硅玻璃(膨胀系数 3.3)以及聚四氟乙烯材质,化学性质稳定,不易和各类试剂、物料发生反应,实验使用安全。● 主体支架采用冷板防腐喷塑 + 铝合金组合,抗腐蚀、抗氧化能力优秀;浴锅内胆为 304 不锈钢材质,坚固耐用,外观规整大气。● 密封结构为聚四氟乙烯 + 氟橡胶复式组合密封,可以长时间维持稳定高真空,保障浓缩工序连续运行。● 配置油性真空压力表,指针直观展示实时真空数值,方便操作人员随时查看系统状态。● 活塞式加料阀搭配加长四氟管路,可在不破坏真空的前提下持续补料,无需频繁停机泄压。● 直立蛇形盘管双冷凝器,主冷两层盘管、副冷三层盘管,换热面积充足,溶剂回收效率高。● 大液晶触控屏幕,旋转、加热、升降功能集中控制,可视角度广,读数清晰,操作直观便捷。● 旋转单元采用无刷减速增力电机,运行无火花、噪音低;升降同样配置减速增力电机,负载能力强。● 浴锅恒温调控,锅底搭载 PT100 温度传感器与不锈钢探棒,测温响应迅速,控温精准。● 浴锅电动升降设计,浴锅外侧配有有机硅胶隔热防护罩,起到防烫效果,提升操作安全性。● 旋转、加热回路配备双熔断器防护,异常状态下及时切断回路。● 收集瓶自带下放料口,搭配玻璃 + 四氟独立放料阀,浓缩液出料收集简单快捷。● 锅胆底部设置放水阀,水浴介质排空、更换维护省时省力。● 内置真空切换阀,不用中断蒸馏、不破坏系统真空,就可以连续收集、放出物料。● 超温保护功能:当实际温度超出设定值 5℃时,加热自动断电,防护可靠,维护简单。● 防干烧保护:水浴水位低于加热组件时,设备自动切断加热,避免干烧损坏配件。● 断电重启保护:运行过程突发断电,恢复供电后不会自动启动加热,兼顾安全与节能。

选型与配套建议

      RE-1030 是 30L 触摸屏款中试旋蒸,和之前 20L 手轮升降款、50L 大容量机型形成梯度,核心特色是触控大屏、多重安全保护、无刷增力电机,适合需要记录工艺参数、对设备安全性要求较高的中试车间。本机关键规格:整机功率 6640W;旋转电机功率 100W。      摆放位置预留浴锅升降、旋转瓶拆装的操作空间;冷凝管路建议加装控制阀;真空管路尽量缩短,更容易达到理想极限真空。

适用场景与配套设备

      多用于天然提取物浓缩、医药化工中试脱溶、原料提纯、溶剂回收等放大试验,真空低温蒸发模式减少热敏有效成分受热破坏。常搭配低温冷却液循环泵、真空泵使用,也可和双层玻璃反应釜配套,搭建从合成到浓缩的整套中试实验系统。如果需要整套配套选型方案,可联系鑫锐仪器贸易,告知物料类型、供电条件,由工程师推荐适配辅机。

常见问题解答

问:冷凝回收效率下降怎么排查?优先确认冷却循环设备温度是否达标、盘管内壁有没有积存污垢;冷却介质流量不足是冷凝效果变差最常见的原因。问:密封圈多久更换合适?常规实验条件下 6–12 个月定期检查;密封圈发硬、开裂或者真空度难以稳定维持时及时更换,装配前涂抹少量真空脂优化密封效果。问:水浴锅升温速度慢怎么处理?确认水位没过加热管,定期清理内胆水垢;长期连续使用,建议每季度开展除垢保养。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。


本文由鑫锐仪器贸易原创编辑,用于 RE-1030 触摸屏旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。


型号

R-1030触摸屏

电压频率

380V/50HZ

整机功率

6640W

旋转电机功率

100W1/5

升降电机功率

40W1/12.5

加热功率

6500W

真空度

0.095Mpa

转速、温度、真空度设置

触摸屏设置

转速、温度、真空度显示

触摸屏显示

自动分段运行程序

触摸屏设置

控温方式

智能控温

密封方式

四氟组件密封

连续收集

止回阀控制

升降方式

自动或手动升降

加料阀控制

触摸屏手动控制电磁阀

放料方式

触摸屏控制电磁阀自动或手动放料

其他功能

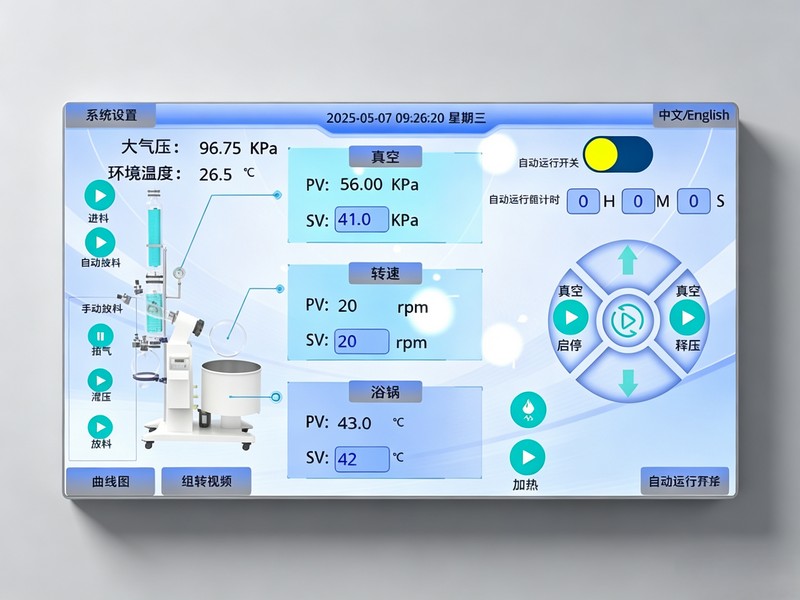

触摸屏显示速度、温度、真空度实时曲线及历史曲线,U盘导出数据

内置安装指导视频

免费OTA升降

中英文切换

旋转瓶容量

30LΦ470mm/Φ125法兰口

收集瓶容量

20LΦ355mm/上Φ60法兰口×Φ35法兰口×2个×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

215mm

冷凝器尺寸

主冷Φ160×835H(mm)    上Φ60法兰口×下Φ80法兰口

副冷Φ160×530H(mm)    上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

1.44(0.95+0.49)㎡

导气瓶

左Φ35法兰口、上Φ35法兰口、侧Φ60法兰口、右Φ70法兰口

加料阀

Φ35法兰口、玻璃+四氟阀门、进料咀(宝塔接头)外径12mm

多功能口

Φ35法兰口、玻璃+四氟阀门、玻璃咀(宝塔接头)外径12mm

放气阀

Φ35法兰口×2个、玻璃+四氟阀门、放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口、侧出料咀(宝塔接头)外径20mm、离地300mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀(宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ550×320H(mm) 约76L

整机占空间尺寸

1390×700×2300mm宽深高

机器净重

97KG

包装尺寸

1230×630×1420mm     木箱1.1m³

包装重量

142KG
