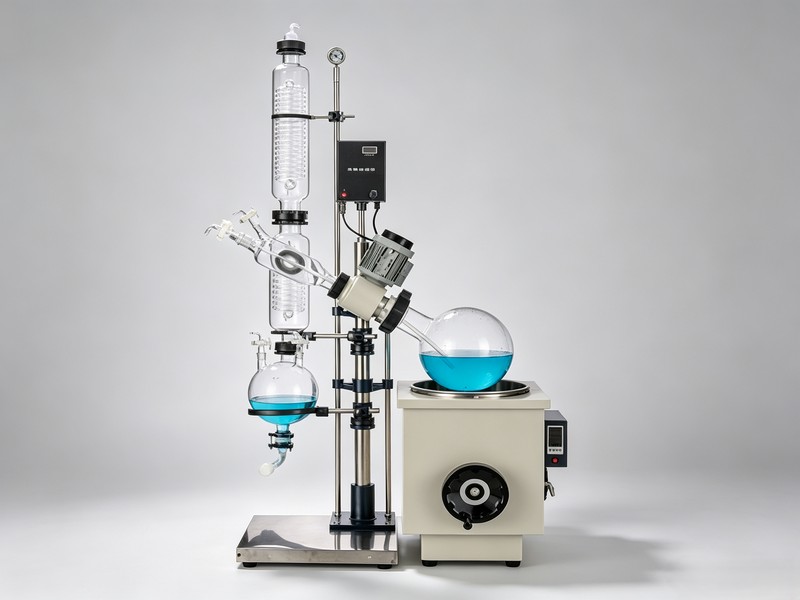

旋转蒸发器RE-1002-10L

RE-1002-10L 旋转蒸发器为 10L 中试级经典旋蒸设备,属于 RE 系列成熟机型,兼顾实验室中试放大与小批量样品处理。依托负压薄膜蒸发原理,大容量旋转瓶可处理较多样品,电动升降设计方便开盖加料、清洗玻璃组件,油浴加热控温范围广,高硼硅玻璃具备优良耐溶剂腐蚀性能。常用于天然产物提取、化工合成、医药研发领域,完成料液浓缩、有机溶剂回收、浸膏制备,是从小试转向中试放大阶段的主流设备。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RE-1002-10L 旋转蒸发器|鑫锐仪器贸易


      鑫锐仪器贸易 RE-1002-10L 旋转蒸发器是 10L 规格的经典中试旋蒸,为 RE 系列经过市场验证的成熟机型,既能满足小批量试样浓缩,也适配研发阶段的中试放大试验。设备采用负压薄膜蒸发工艺,搭配大容量旋转烧瓶,浴锅支持油浴加热,控温区间更广;电动升降结构便于开启加料、拆装清洁玻璃配件,配套的高硼硅玻璃部件耐各类有机溶剂侵蚀,稳定性出众。广泛应用于天然产物提取、化工合成试验、医药研发等场景,用来完成料液浓缩、有机溶剂回收、浸膏制备,是实验室从前期小试过渡到中试放大阶段比较常用的浓缩设备。
      设备工作时,蒸发瓶持续匀速转动,浴锅提供稳定热源,物料在瓶壁延展形成均匀薄膜,加快蒸发速度。真空环境可以降低溶剂沸点,减少热敏有效成分受热破坏(需要外接真空装置);溶剂蒸汽进入直立双层蛇形盘管双冷凝器,经过主冷、副冷两级冷凝冷却液化(需搭配冷却循环装置),冷凝后的液体流入收集瓶完成回收。

    鑫锐仪器贸易温馨提示:该款为单机主机,想要搭建完整蒸馏系统,需要另行搭配真空泵、低温冷却液循环装置一起使用。

产品特点

● 所有直接和物料、溶剂接触的部件,采用高硼硅玻璃(膨胀系数 3.3)以及聚四氟乙烯材质,化学惰性稳定,不容易和样品发生化学反应,实验使用安全省心。● 主体支架选用冷板防腐喷塑加铝合金组合,抗腐蚀、抗氧化能力强;浴锅内胆为不锈钢材质,整机结构紧凑牢固,造型简洁耐看。● 密封系统采用聚四氟乙烯 + 氟橡胶复式密封组合,能够稳定维持高真空,保障浓缩工序连续运行。● 配置指针式真空压力表,实时直观展示设备内部真空状态,方便实验人员随时观察工况。● 活塞式加料阀搭配加长四氟管路,可在保持真空的状态下持续补料,不用停机泄压,提升实验连续性。● 搭载直立双层蛇形盘管双冷凝器,主冷、副冷两级冷凝结构,换热充分,溶剂回收效果更好。● 变频器调速方案,翘板按键启停控制,旋钮微调转速,转速数值实时显示,调节简单,上手快。● 浴锅恒温数显控制,配备带锁定功能的按钮开关,锅底搭载 K 型温度传感器和不锈钢探棒,测温反馈灵敏,控温精准。● 浴锅采用手轮升降方式,调节省力,拆装玻璃件、清理维护便捷。● 旋转回路、加热回路配置双熔断器防护,异常工况下及时断电,提升设备安全性能。● 收集瓶自带下放料口,配套玻璃 + 四氟独立放料阀,浓缩液出料收集顺畅快捷。● 锅胆底部设置放水阀,方便排空、更换浴液,日常维护简单。● 内置真空切换阀,无需破坏系统真空、不用停止蒸馏作业,就能够连续收集、放出物料。

选型与配套建议

      RE-1002-10L 属于 10L 经典中试款,定位介于 5L 小试机型和 20L、30L 大容量中试旋蒸之间,特色是双冷凝器、油浴宽范围控温、手轮升降浴锅,适合预算适中、做工艺放大摸索的医药、天然产物实验室。本机关键规格:整机功率 3120W;旋转电机功率 120W。摆放区域预留浴锅升降、旋转瓶拆装操作空间;冷凝循环管路建议加装控制阀;真空管路尽量缩短,更容易达到预期极限真空。

适用场景与配套设备

      多用于植物提取物浓缩、医药中间体脱溶、有机合成后处理、溶剂回收、浸膏制备,真空低温蒸发模式能够保护热敏物料。常搭配低温冷却液循环泵、真空泵使用,也可以和双层玻璃反应釜配套,搭建合成、浓缩一体化的中试实验系统。如果需要整套配套选型方案,可联系鑫锐仪器贸易,告知物料种类、供电条件,由工程师推荐适配辅机。

常见问题解答

问:水浴或者油浴锅升温速度慢怎么处理?确认浴液液面没过加热管,定期清理内胆水垢、积碳;设备长期连续运行,建议每季度做一次除垢保养。问:蒸发瓶内物料出现暴沸如何解决?调节温度和真空度需要分步操作,遵循先抽真空、后升温的顺序,把控进料速度,必要时加装防暴沸毛细管。问:冷凝回收效率下降怎么排查?核查冷却循环设备温度是否达标、盘管内壁有没有污垢堆积,冷却介质流量不足是冷凝效果变差最普遍的原因。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。


本文由鑫锐仪器贸易原创编辑,用于 RE-1002-10L 旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。


型号

RE-1002

电压频率

220V/50HZ

整机功率

3120W

旋转电机功率

120W

加热功率

3000W

真空度

0.095Mpa

旋转瓶容量

10LΦ280mm/Φ95法兰口

收集瓶容量

5LΦ230mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

180mm

冷凝器尺寸

主冷 Φ120×620H(mm) 上Φ60法兰口×下Φ80法兰口

副冷 Φ135×475H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

0.51(0.33+0.18)㎡

导气瓶

左34#标口  上19#标口  侧Φ60法兰口  右Φ60法兰口

加料阀

34#标塞阀  进料咀(宝塔接头)外径12mm

多功能口

19#标塞阀  玻璃咀(宝塔接头)外径12mm

放气阀

24#标塞阀×2个 放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口  侧出料咀(宝塔接头)外径20mm

离底板200mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀(宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ350×220H(mm) 约21L

整机占空间尺寸

930×560×1910mm宽深高

机器净重

74(49+25)KG

包装尺寸

1320×780×755mm     木箱0.78m³

包装重量

107KG
