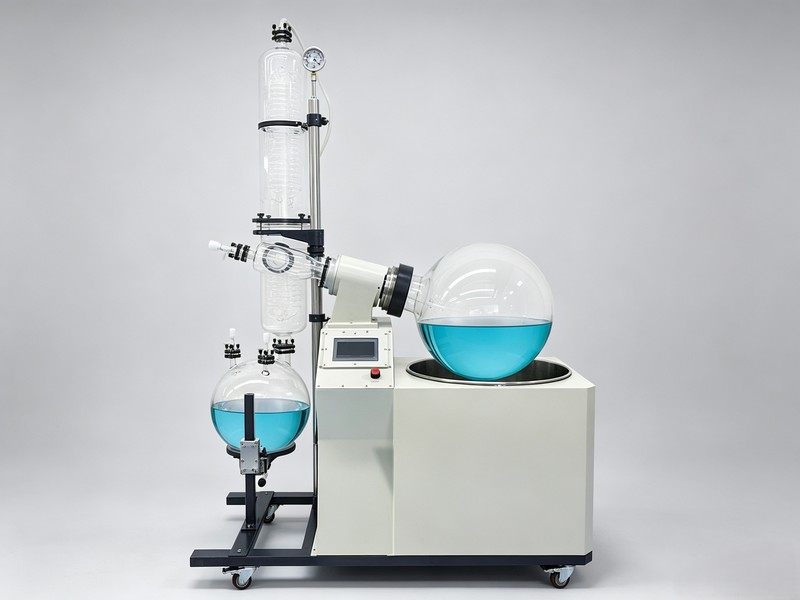

旋转蒸发器RE-100L

RE-100L 旋转蒸发器为超大容量工业化级别旋蒸设备,专为量产化物料浓缩设计。依靠负压薄膜蒸发原理,超大容积旋转瓶可承接大批量料液连续处理,配套大型油浴加热系统,搭载强力驱动电机与电动升降结构,方便物料装卸、设备清洗与维护。高硼硅玻璃组件具备优秀耐化学腐蚀能力,广泛用于精细化工、植物提取、天然产物加工行业,用于溶剂回收、料液浓缩、浸膏制备,适配工厂规模化连续提纯作业。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RE-100L 旋转蒸发器|鑫锐仪器贸易


      鑫锐仪器贸易 RE-100L 旋转蒸发器属于大产能工业化旋蒸机型,面向工厂批量浓缩工况开发,适合连续化量产加工。设备依托负压薄膜蒸发技术,搭配百升级大容量旋转瓶,能够承接大批量料液不间断处理;配置大型油浴加热系统,动力单元采用大功率无刷减速电机,浴锅支持电动升降,物料投放、玻璃件拆卸清洗、日常检修维护都更加便捷。整套高硼硅玻璃构件耐多种化学溶剂侵蚀,稳定性强,在植物提取、天然产物深加工、精细化工领域应用广泛,多用于有机溶剂回收、原液浓缩、浸膏加工生产,满足工业化连续提纯的需求。
      设备运行阶段,蒸发瓶保持匀速旋转,浴锅提供稳定热源,物料在瓶内壁铺展形成大面积薄液膜,提升蒸发效率。负压环境可以降低溶剂沸点,减少热敏物料受热变质(需要外接真空装置);溶剂蒸汽进入三层蛇形盘管的主副双冷凝器内冷却液化(需配套低温冷却循环装置),冷凝后的液体汇集至收集瓶完成回收。

    鑫锐仪器贸易温馨提示:本机仅为主机,想要搭建完整的浓缩生产线,还需要搭配真空泵、低温冷却液循环装置配套使用。

产品特点

● 所有与料液、溶剂直接接触的零部件选用高硼硅玻璃(膨胀系数 3.3)和聚四氟乙烯材质,化学惰性好,不易和物料发生反应,生产使用安全稳定。● 主体支架采用冷板防腐喷塑 + 铝合金组合,抗腐蚀、抗氧化性能优异;浴锅内胆为 304 不锈钢,结构扎实紧凑,经久耐用。● 密封结构升级为聚四氟乙烯 + 氟橡胶 + 骨架油封多重复式密封组合,真空保压能力更强,可以长期维持高真空状态。● 配备油性真空压力表,指针直观显示实时真空数值,方便操作人员随时监控系统压力。● 活塞式加料阀配套加长四氟管路,可在不破坏真空的条件下持续进料,无需停机中断生产流程。● 直立三层蛇形盘管主副双冷凝器,冷凝换热面积充足,溶剂捕集回收效果突出。● 搭载大尺寸液晶显示屏,旋转、加热、升降功能集中管控,可视角度大,读数清晰,操作直观简单。● 旋转动力为无刷减速增力电机,运转无火花、噪音低;升降机构同样配置减速增力电机,负载能力强。● 浴锅恒温调控,锅底配置 PT100 温度传感器搭配不锈钢探棒,测温响应迅速,控温精准。● 浴锅电动升降设计,升降调节顺畅省力,方便装卸大件玻璃组件。● 旋转回路、加热回路配备双熔断器保护,异常情况下快速断电。● 收集瓶配置下放料口,搭配玻璃 + 四氟独立放料阀,浓缩浸膏、料液出料顺畅。● 锅胆底部预留放水阀门,浴油、水浴介质排空更换方便。● 内置真空切换阀,无需打破系统真空、不停止蒸馏,即可连续收集、排出物料。● 超温保护:当实际温度高于设定值 5℃时,加热自动切断,防护可靠,检修简便。● 防干烧保护:浴锅内液位低于加热组件时,自动关停加热,规避干烧损坏配件。● 断电保护机制:生产途中突发断电,恢复供电后不会自动启动加热,保障现场安全。

选型与配套建议

RE-100L 是本系列大容量工业化款,和前面 3L、10L、30L、50L 中试机型定位区分,主打工厂量产连续浓缩,密封结构升级、冷凝面积更大,适合有规模化提取生产线的企业。本机关键规格:整机功率 15160W;旋转电机功率 120W。设备体型大、重量重,摆放区域需要预留足够操作空间,方便浴锅升降、大型旋转瓶拆装;冷凝循环管路建议加装控制阀;真空管路尽量缩短,保障极限真空稳定。

适用场景与配套设备

多用于植物提取物量产浓缩、浸膏生产、化工原料脱溶、溶剂回收等连续化加工,低温负压蒸发方式,有效保护热敏有效成分。常搭配低温冷却液循环机组、大抽速真空泵使用,也可以和大型双层玻璃反应釜联动,组成连续化反应浓缩生产线。如需整套配套方案,可联系鑫锐仪器贸易,告知物料类型、车间供电、场地层高,我们为您推荐适配辅机。

常见问题解答

问:冷凝回收效率下降怎么排查?优先检查低温循环设备制冷温度是否达标,查看盘管内壁是否堆积污垢;循环冷却液流量不足,是冷凝变差最常见原因。问:密封圈多久更换合适?常规生产工况建议 6–12 个月定期检查;密封圈发硬、开裂、真空度掉压难以维持时及时更换,装配前涂抹少量真空脂提升密封效果。问:浴锅升温速度慢怎么处理?确认浴液液面完全没过加热管,定期清理锅胆内部积碳、杂质;长期连续生产,建议每季度清理维护。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。


本文由鑫锐仪器贸易原创编辑,用于 RE-100L 旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。


型号

RE-100L

电压频率

380V/50HZ

整机功率

15160W

旋转电机功率

120W1/5

升降电机功率

40W1/12.5

加热功率

15KW

真空度

0.095Mpa

旋转瓶容量

100LΦ610mm/Φ180法兰口

收集瓶容量

50LΦ470mm/上Φ80法兰口×Φ35法兰口×2个×下Φ80法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

215mm

冷凝器尺寸

主冷Φ230×950H(mm)    上Φ80法兰口×下Φ263法兰口

副冷Φ230×530H(mm)    上Φ263法兰口×下Φ80法兰口×侧Φ100法兰口

冷凝面积

2.3(1.5+0.8)㎡

导气瓶

左Φ45法兰口、侧Φ100法兰口、右Φ100法兰口

加料阀

Φ45法兰口、玻璃+四氟阀门、进料咀(宝塔接头)外径16mm

多功能口

Φ35法兰口、玻璃+四氟阀门、玻璃咀(宝塔接头)外径12mm

放气阀

Φ35法兰口×2个、玻璃+四氟阀门、放气咀(宝塔接头)外径12mm

放料阀

Φ80法兰口、侧出料咀(宝塔接头)外径20mm、离地260mm

真空抽气头

Φ80法兰口、抽咀(宝塔接头)外径16mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ700×400H(mm) 约153L

整机占空间尺寸

1700×850×2600mm宽深高

机器净重

270KG

包装尺寸

1670×860×1570mm 木箱2.25m³

包装重量

366KG
