防爆旋转蒸发器EXRE-2002

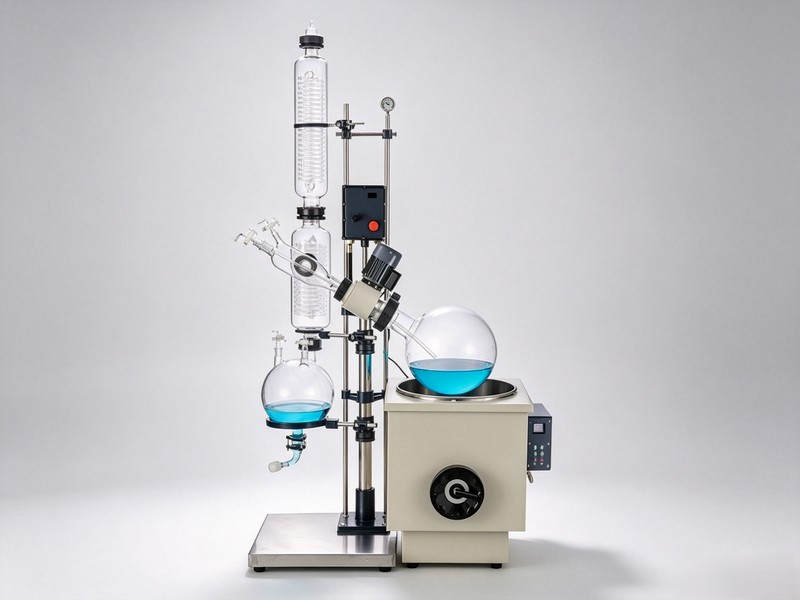

EXRE-2002 防爆旋转蒸发器为 20L 中试级防爆旋蒸,搭载大功率防爆电机与全套隔离防爆电控元器件,整机符合防爆车间安全标准。依托负压薄膜蒸发原理,大容量旋转瓶可承接中试批量物料处理,配套大容量油浴 / 水浴加热系统,电动升降便于加料、倒料与玻璃组件清洗。高硼硅玻璃腔体耐强有机溶剂腐蚀,主要面向精细化工、医药中间体研发,用于易燃易爆物料的溶剂脱除、浓缩、结晶作业,适配中试放大试验与小批量连续化提纯生产。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

EXRE-2002 防爆旋转蒸发器|鑫锐仪器贸易


      EXRE-2002 防爆旋转蒸发器属于 20L 中试规格防爆旋蒸设备,搭载大功率防爆电机以及整套隔离防爆电控元件,整机满足防爆车间使用规范。设备采用负压薄膜蒸发工作原理,大容量旋转瓶可以承载中试批量物料处理需求,搭配大容量油浴 / 水浴加热系统,浴锅支持手轮升降,方便加料、卸料以及玻璃部件拆解清洁。和物料接触腔体选用高硼硅玻璃,耐受多种强有机溶剂腐蚀,多用于精细化工、医药中间体研发领域,针对易燃易爆物料完成溶剂脱除、浓缩、结晶等工序,适合中试放大试验以及小批量连续提纯生产。

      设备运行时蒸发瓶匀速旋转,水浴锅恒温供热,物料在瓶内壁铺开形成大面积薄膜,加快蒸发速率。在真空环境下蒸发效率进一步提升(需外接真空装置),溶剂蒸汽进入玻璃冷凝盘管冷却液化(需搭配冷却循环装置),冷凝后的液体汇集到收集瓶完成回收。

      鑫锐仪器贸易提示:该机型为单机主机,整套系统需要配套真空泵(循环水式、旋片式、隔膜式等可选)、冷却循环装置一同使用。

产品特点

● 物料接触部件均采用高硼硅玻璃(膨胀系数 3.3)搭配聚四氟乙烯材质,化学稳定性好,不易和各类物料、有机溶剂发生反应,使用安全。

● 主体支架采用冷板防腐喷塑 + 铝合金结构,防腐抗氧化性能优异;浴锅内胆为不锈钢材质,整机结构扎实紧凑,经久耐用,外观规整。

● 密封系统采用聚四氟乙烯 + 氟橡胶复式组合密封结构,能够稳定维持较高真空度。

● 指针式真空压力表,实时直观显示系统真空数值,方便操作人员监控工况。

● 活塞式加料阀配备聚四氟乙烯加长管路,支持在真空状态下持续向蒸发瓶进料,无需停机破真空。

● 直立式蛇形盘管双冷凝器,主冷凝器双层盘管、副冷凝器三层盘管结构,提升冷凝换热面积,保障溶剂高回收率。

● 变频器调速搭配防爆开关,旋钮微调转速,转速数字显示,运行平稳,操作便捷。

● 恒温浴锅数显控温,锅底配备 K 型传感器 + 不锈钢探棒,温度采集传递迅速,控温精准。

● 浴锅采用手轮升降结构,升降调节轻松省力。

● 旋转回路、加热回路配备双熔断器,多重安全防护。

● 收集瓶底部设置下放料口,搭配玻璃 + 四氟独立放料阀,溶剂回收排液快捷。

● 锅胆底部自带放水阀门,方便浴锅内介质排空更换。

● 配置真空切换阀,在不破坏系统真空、不中断蒸馏工作的前提下,完成连续收集、放料操作。

● 全套防爆配置:防爆电机、铝壳防爆变频器、铝壳防爆温控表,线路穿防爆管布线,适配防爆区域。

服务承诺

 自设备安装调试验收合格后保修一年(玻璃耗材以及人为损坏不在保修范围)。

 保修期内,非人为故障产生的维修工时费、零配件费用全部免除;人为因素造成仪器故障,仅收取零配件成本费用。

 保修期满后,可提供终身维护服务,维修费用根据实际情况核算。

 专业售后技术团队 7×24 小时响应,提供技术咨询、设备调试指导。

选型与配套建议

      EXRE-2002 防爆旋转蒸发器为 20L 中试级防爆旋蒸,搭载大功率防爆电机与全套隔离防爆电控元器件,整机适配防爆车间安全要求。依托负压薄膜蒸发原理,大容量旋转瓶满足中试批量物料处理,配套油浴 / 水浴加热系统,浴锅升降设计便于加料、清釜,高硼硅玻璃耐有机溶剂腐蚀,适合易燃易爆物料的脱溶、浓缩、结晶,用于中试放大和小批量连续提纯。

本机关键规格:整机功率 5120W;旋转电机功率 EX120W。

设备摆放位置预留水浴升降、旋转瓶拆装操作空间;冷凝循环管路建议加装控制阀门;真空管路尽量缩短,更容易获得理想的极限真空。

适用场景与配套设备

      多用于易燃易爆体系的溶剂回收、样品浓缩、提纯工艺,依靠真空降低物料沸点,有效保护热敏性有效成分。实际项目中经常搭配低温冷却液循环泵、防爆型双层玻璃反应釜搭建整套中试系统;如果需要成套工艺方案或者非标定制,可以告知鑫锐仪器贸易场地尺寸、电源条件、实验物料和工艺流程,由工程师匹配对应的接口与配置方案。

常见问题解答

问:水浴锅升温速度慢是什么原因?

答:先确认水位没过加热管,检查水体是否存在水垢堆积;长期使用建议每季度做一次除垢维护。

问:旋转瓶内物料发生暴沸怎么处理?

答:水浴调温、真空调节分步缓慢操作,遵循先抽真空、后升温的顺序,控制进料速率,必要时加装防暴沸毛细管。

问:冷凝回收效率下降?

答:检查冷却循环介质温度是否达标、冷凝盘管内壁是否积垢堵塞;冷却水循环流量不足是该故障的常见诱因。


本文由鑫锐仪器贸易原创编辑,用于 EXRE-2002 防爆旋转蒸发器产品介绍,未经许可禁止直接摘抄转载用于商品详情。



型号

EXRE-2002

电压频率

220V/50HZ

整机功率

5120W

旋转电机功率

EX120W

加热功率

5000W

真空度

0.095Mpa

旋转瓶容量

20LΦ355mm/Φ95法兰口

收集瓶容量

10LΦ280mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

180mm

冷凝器尺寸

主冷 Φ130×700H(mm) 上Φ60法兰口×下Φ80法兰口

副冷 Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

0.95(0.46+0.49)㎡

导气瓶

左34#标口  上19#标口  侧Φ60法兰口  右Φ60法兰口

加料阀

34#标塞阀  进料咀(宝塔接头)外径12mm

多功能口

19#标塞阀  玻璃咀(宝塔接头)外径12mm

放气阀

24#标塞阀×2个  放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口  侧出料咀(宝塔接头)外径20mm

离底板200mm

真空抽气头

Φ60法兰玻璃抽气头    抽咀(宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ450×260H(mm)   约41L

整机占空间尺寸

1000×600×2130mm宽深高

机器净重

97KG(60.5+36.5)

包装尺寸

1350×670×720mm     680×680×790mm

两个木箱1.02m³

包装重量

143KG(88+55)
