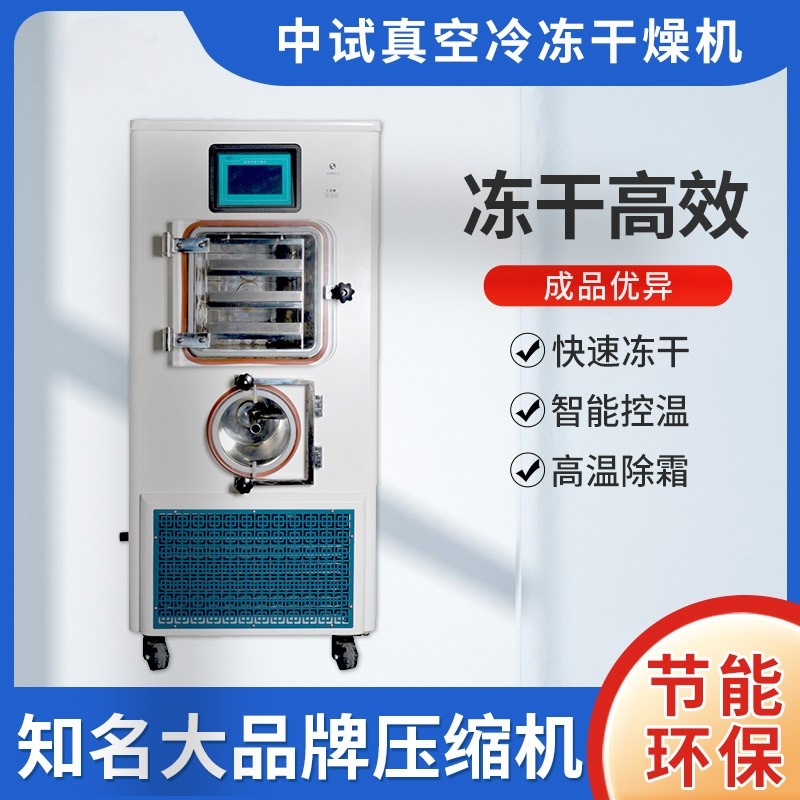

ZLGJ-20F 中试型真空冷冻干燥机
作为鑫锐仪器贸易主推的中试原位冻干机型,ZLGJ-20F 中试真空冷冻干燥机面向医药、化妆品、生物样品中试放大冻干场景设计,冻干面积 0.3㎡,广泛应用于制药企业研发中试车间、生物实验室、化妆品原料研发平台,可承接药品原料、生物制剂、活性原料、功能性原料等样品的冻干工艺开发与小批量中试生产。
该机采用原位搁板冻干结构,整套干燥工序自动化运行,空载冷阱最低温度可达 - 70℃,高配版本可做到 - 80℃;极限真空度≤2Pa,24 小时捕水量 4kg,自带搁板加热以及可编程工艺存储功能,既可以满足常规水基物料冻干,也适配热敏性、高活性医药原料这类对冻干工艺管控严格的样品。
经过原位冷冻干燥处理的物料,在密封保护条件下常温存放周期更长,复水之后可以还原物料原有形态与生物活性,有效保留原料内部活性成分、营养物质,降低高温加工带来的活性损耗,是医药、生物原料中试阶段主流的原位冻干设备。
鑫锐仪器贸易可为您提供 ZLGJ-20F 中试冻干机的选型咨询、配置方案规划以及全流程售后技术支持,根据生产和实验需求,可选择硅油加热、电加热两种搁板加热方案。

产品优势

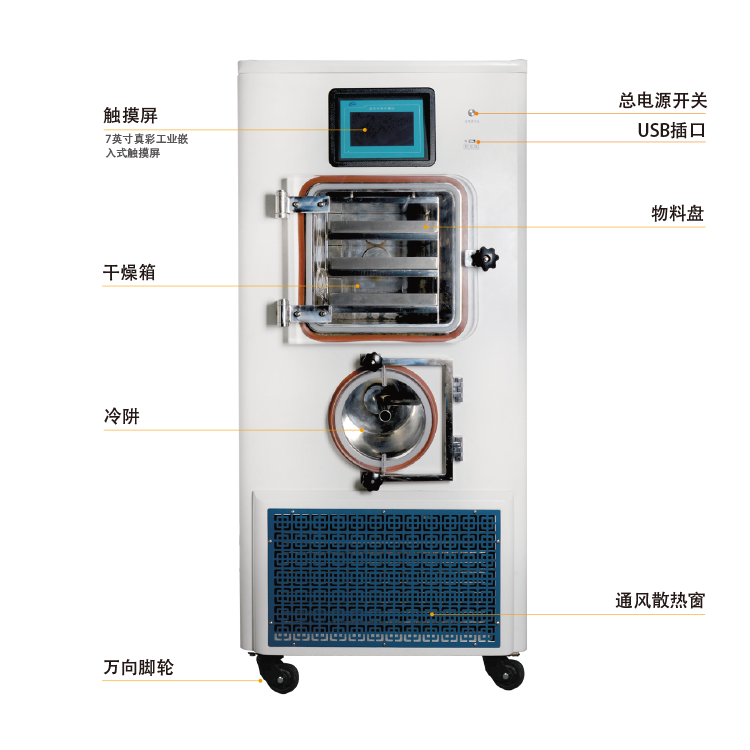

干燥室舱门、冷阱舱门选用航空亚克力板材,结构强度高,密封性能稳定,运行过程不容易出现渗漏。
配备 7 英寸真彩工业触控显示屏,控制精度稳定,整机运行可靠,操作界面简洁易懂,新手也可以快速上手操作。
搭载品牌压缩机,制冷输出稳定,能耗控制合理,适合长时间连续中试冻干作业。
充气阀、放水阀均采用高真空隔膜阀,可接入惰性保护气体,帮助提升物料保存周期,适配医药样品保护需求。
支持手动、自动两种工作模式切换,手动模式适合前期摸索冻干工艺参数;自动模式用于已经定型的成熟工艺,一键启动运行。
搭载实时监测画面,同步显示隔板温度、冷阱温度、腔体真空度等各项运行参数,工艺状态一目了然。
多模式数据记录可选,支持实验数据存储、导出存档,方便药企、科研单位留存实验原始记录。
控温方式支持自由切换,包含标准升降温模式、平滑控温模式,适配不同共熔点样品的冻干工艺。
内置冻干曲线查询功能,随时调取温度、真空度变化曲线记录,方便工艺复盘、参数优化。
支持分级权限密码设置,分配不同操作人员的访问权限,适合多人管理的中试车间、研发实验室。
设备本地可存储 40 组冻干工艺方案,每组工艺最多可设定 36 段程序步骤,方便多批次样品轮换生产。
配置高温化霜系统,化霜速度快,冷阱积冰清理便捷,减少等待化霜的时间,提升设备使用效率。
鑫锐仪器贸易温馨提示:ZLGJ-20F 系列设备出厂前已经完成制冷系统、真空系统的全套调试检验,设备到货后按要求接通适配电源即可投入使用,配套操作手册、培训资料随货一同交付。

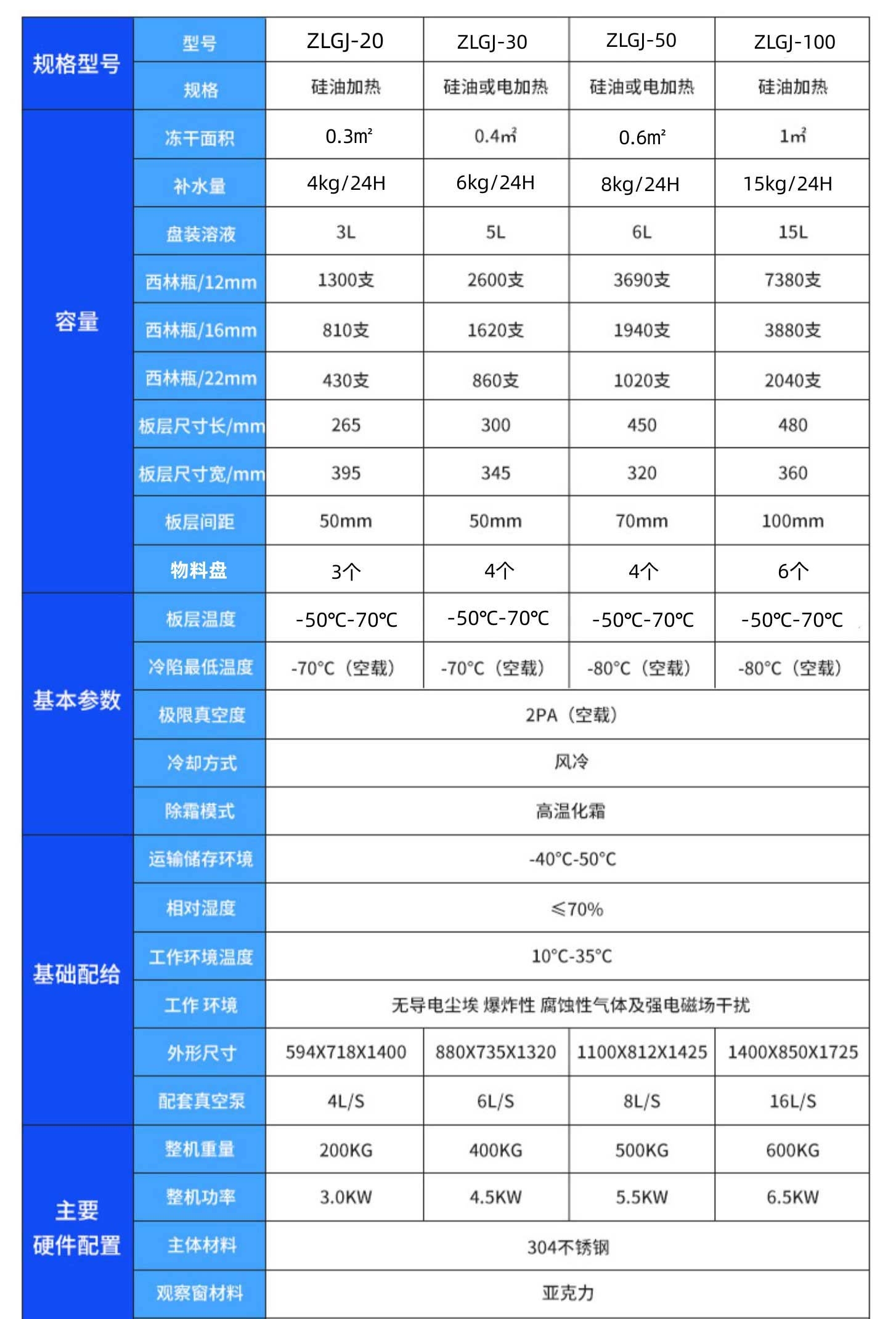

技术参数





工作原理
真空冷冻干燥(简称冻干),是先将液态物料预冻形成冰晶,再在真空环境下,让冰晶直接升华变成水蒸气,从而脱去物料水分的工艺。在低温真空条件下,物料内部的冰不会经过液态融化阶段,直接升华为水汽,再由冷阱捕捉收集。物料原本的固态骨架结构得以保留,成品多孔疏松,复水性能良好,能够最大程度保留生物活性、有效成分,非常适合医药、化妆品、生物活性原料这类热敏物料的中试冻干。
选型参考
ZLGJ-20F中试原位冻干机分为硅油加热版本,鑫锐仪器贸易建议您根据样品工艺需求选择:
・硅油加热:温度均匀性好,控温平稳,适合医药原料、高活性生物样品,对板层温度均匀度要求较高的中试工艺。
・电加热:升温响应速度更快,维护简单,适合常规化妆品原料、食品中试样品。
鑫锐仪器贸易技术人员可以根据您的样品类型、单次投料量、工艺温度需求和预算,协助确定加热方案,搭配真空泵、配套管路等附件。
适用场景
ZLGJ-20F 中试冻干机作为鑫锐仪器贸易的中试主力机型,广泛服务于以下领域:
・制药企业中试车间,新药、原料药、生物制剂的冻干工艺放大试验
・化妆品研发企业,活性原料、植物提取物、护肤原料冻干开发
・生物科研单位,菌种、蛋白、多肽、血清样品中试制备
・食品研发企业,功能性食品、天然提取物小样中试冻干
・天然产物、中药材有效成分的冻干保存与工艺放大研究


常见问题解答
问:冻干过程样品出现融化、塌陷是什么原因?
答:大多是共晶点设置偏低或者升温速率过快造成。鑫锐仪器贸易建议,预冻时长不少于 4 小时,采用 5℃/ 小时梯度升温方式进行干燥。
问:冻干周期大概多久?
答:冻干时长和物料含水率、铺料厚度相关,常规水溶液样品冻干周期一般在 18–30 小时;料层厚度建议控制在 15mm 以内,料层太厚会明显拉长升华时间。
问:冷阱温度降不到设定值该怎么处理?
答:优先检查设备散热条件、车间环境温度是否偏高,同时查看冷阱内部积冰厚度;冰层厚度超过 5mm 时,建议先执行高温化霜,清理完成后再重新启动冻干程序。
| 规格型号 | 型号 | ZLGJ‑20 | ZLGJ‑30 | ZLGJ‑50 | ZLGJ‑100 |
|---|---|---|---|---|---|
| 规格 | 硅油加热 | 硅油或电加热 | 硅油或电加热 | 硅油加热 | |
| 容量 | 冻干面积 | 0.3㎡ | 0.4㎡ | 0.6㎡ | 1㎡ |
| 捕水量 | 4kg/24H | 6kg/24H | 8kg/24H | 15kg/24H | |
| 盘装溶液 | 3L | 5L | 6L | 15L | |
| 西林瓶 / 12mm | 1300 支 | 2600 支 | 3690 支 | 7380 支 | |
| 西林瓶 / 16mm | 810 支 | 1620 支 | 1940 支 | 3880 支 | |
| 西林瓶 / 22mm | 430 支 | 860 支 | 1020 支 | 2040 支 | |
| 板层尺寸长 /mm | 265 | 300 | 450 | 480 | |
| 板层尺寸宽 /mm | 395 | 345 | 320 | 360 | |
| 板层间距 | 50mm | 50mm | 70mm | 100mm | |
| 物料盘 | 3 个 | 4 个 | 4 个 | 6 个 | |
| 基本参数 | 板层温度 | -50℃‑70℃ | -50℃‑70℃ | -50℃‑70℃ | -50℃‑70℃ |
| 冷阱最低温度 | -70℃(空载) | -70℃(空载) | -80℃(空载) | -80℃(空载) | |
| 极限真空度 | 2PA(空载) | 2PA(空载) | 2PA(空载) | 2PA(空载) | |
| 冷却方式 | 风冷 | 风冷 | 风冷 | 风冷 | |
| 除霜模式 | 高温化霜 | 高温化霜 | 高温化霜 | 高温化霜 | |
| 基础配给 | 运输储存环境 | -40℃‑50℃ | -40℃‑50℃ | -40℃‑50℃ | -40℃‑50℃ |
| 相对湿度 | ≤70% | ≤70% | ≤70% | ≤70% | |
| 工作环境温度 | 10℃‑35℃ | 10℃‑35℃ | 10℃‑35℃ | 10℃‑35℃ | |
| 工作环境 | 无导电尘埃、爆炸性、腐蚀性气体及强电磁场干扰 | 无导电尘埃、爆炸性、腐蚀性气体及强电磁场干扰 | 无导电尘埃、爆炸性、腐蚀性气体及强电磁场干扰 | 无导电尘埃、爆炸性、腐蚀性气体及强电磁场干扰 | |
| 外形尺寸 | 594×718×1400 | 880×735×1320 | 1100×812×1425 | 1400×850×1725 | |
| 配套真空泵 | 4L/S | 6L/S | 8L/S | 16L/S | |
| 主要硬件配置 | 整机重量 | 200KG | 400KG | 500KG | 600KG |
| 整机功率 | 3.0KW | 4.5KW | 5.5KW | 6.5KW | |
| 主体材料 | 304 不锈钢 | 304 不锈钢 | 304 不锈钢 | 304 不锈钢 | |
| 观察窗材料 | 亚克力 | 亚克力 | 亚克力 | 亚克力 |
具体参数请联系客服,谢谢。
