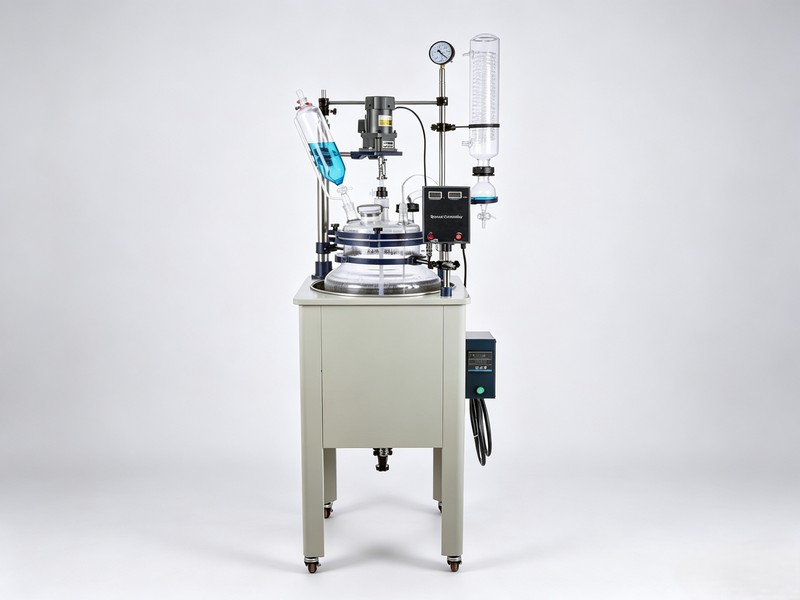

单层玻璃反应釜F-100L筒形

F-100L 筒形单层玻璃反应釜采用 GG17 高硼硅筒形玻璃釜体,水浴加热,配套搅拌、恒压滴液、冷凝回流整套组件。筒形结构方便物料投放与釜内清洁,适用于大容积中试生产,可完成合成、萃取、浓缩、负压蒸馏等工艺,多用于医药、精细化工、新材料行业。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

F-100L 筒形单层玻璃反应釜|鑫锐仪器贸易


      在 100L 中试工况下,不少客户更看重投料便捷性和釜内清洁难度,这款筒形单层玻璃反应釜刚好适配这类需求。鑫锐仪器贸易 F-100L 筒形单层玻璃反应釜,选用 GG17 高硼硅筒形玻璃釜体,水浴加热形式,标配搅拌、恒压滴液、冷凝回流全套组件。直筒式釜体结构便于物料投放、内部观察以及清洗维护,适合中试阶段的批量试验,可实现合成、萃取、浓缩、负压蒸馏等多种工艺,广泛应用于医药、精细化工、新材料领域。
      设备搭载电动恒速搅拌、冷凝回流、恒压滴加以及水浴加热浴锅。搅拌作业过程中,浴锅持续对釜内物料水浴升温;在真空环境下溶剂蒸发效率提升,蒸汽经过玻璃冷凝盘管冷却液化,冷凝液既可以回流釜内持续反应,也能通过回流弯头下端阀门收集回收溶剂。反应结束后,物料从釜底侧出料口排出。
鑫锐仪器贸易提示,该款为单机主机,想要搭建完整工艺系统,还需另行采购真空装置、冷却循环装置。

产品特点

  • 物料接触部位采用 GG17 高硼硅玻璃(膨胀系数 3.3)搭配聚四氟乙烯材质,化学性质稳定,不易和各类反应物料发生反应,使用安全省心。

  • 主体支架采用冷板防腐喷塑 + 铝合金组合,抗腐蚀、抗氧化能力强;浴锅内胆为不锈钢材质,整机布局紧凑,外观规整,经久耐用。

  • 配备玻璃 + 四氟放料阀门,无积液侧出料设计,出料干净顺畅,溶液回收操作简单快捷。

  • 低速增力电机,支持变频调速,旋钮微调转速;双显调速盒同步显示转速、釜内物料温度,运行稳定,数据清晰直观,上手门槛低。

  • 恒温浴锅搭载数显温控面板与带锁按键开关,锅底配置 K 型传感器 + 不锈钢探棒,测温响应快,温控精度稳定。

  • 搅拌系统采用陶瓷轴承搭配机械密封,减少搅拌杆磨损掉屑,耐高温、耐磨损,密封效果可靠。

  • 配置 PT100 温度传感器,304 不锈钢基体外部套透明四氟套管,双重防腐,适配腐蚀性物料测温。

  • 指针式真空压力表,实时监测釜内真空状态,方便操作人员随时掌握工况变化。

  • 月牙式 + 三叶轮双层搅拌桨,桨叶 304 不锈钢外包聚四氟乙烯;搅拌杆为 304 不锈钢材质,外层包覆四氟,强度高、耐腐蚀,筒形釜内物料混合均匀。

  • 浴锅底部自带放水阀,方便浴液排放、更换和内部清洁。

  • 整机底部装有带刹车万向轮,方便车间转运移位,锁定刹车后运行稳固。

  • 搅拌、加热两路独立熔断器保护,安全防护可靠。

图片仅供参考,设备最终交付以实际出货实物为准

服务承诺

  • 设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。

  • 质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。

  • 质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用结合现场工况与配件情况合理核算。

  • 专业售后技术团队 7×24 小时响应,可提供中试配套方案、设备调试指导以及技术咨询服务。

选型与配套建议

    F-100L 筒形单层玻璃反应釜采用 GG17 高硼硅筒形玻璃釜体,水浴加热,配套搅拌、恒压滴液、冷凝回流整套组件。筒形腔体便于投料与釜内清洁,适合 100L 量级中试生产,可完成合成、萃取、浓缩、负压蒸馏等工艺,多用于医药、精细化工、新材料行业。
基础规格参考:釜体容量 100L 筒形,内径 Φ465mm,内长 696mm;搅拌电机功率 200W1/3。
场地布置提示:本款属于大容积移动式机型,摆放到位后锁死万向轮;循环管路、真空接口建议使用配套卡箍固定,缓冲软管拉力,避免玻璃接口受力破损。

适用场景与配套设备

    适合医药中间体中试合成、新材料聚合、萃取浓缩、负压蒸馏等需要控温、控压搅拌的中试环节。实际使用中常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜组成整套实验系统。如果您有成套方案、管路改造、非标定制需求,可以把场地条件、电源参数、工艺流程告知鑫锐仪器贸易,由技术人员确认接口与配置方案。

常见问题解答

问:抽真空时真空度上不去?
答:依次检查釜盖密封面是否洁净、各标口塞与阀门是否涂抹真空脂、玻璃构件有无裂纹;循环水真空泵在夏季水温偏高时,也很难达到极限真空。
问:夹套接口处渗漏?
答:先固定缓冲支架再接循环管路,防止软管拉力拉扯玻璃接口;垫片老化及时更换,紧固法兰遵循对角均匀受力的方式。
问:搅拌转速调不上去或异响?
答:物料粘度较高时下调转速,或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心,停机重新校正同轴度,并检查轴承与密封件状态。
本文由鑫锐仪器贸易原创编辑,用于 F-100L 筒形单层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

F-100L

釜体容量

100L筒形  Φ465mm  内长696mm

电压频率

搅拌220V/50HZ  加热锅380V/50HZ

搅拌电机功率

200W1/3

加热功率

8KW

搅拌转速

0-450rpm/min

玻璃耐温

-80℃~ +250℃

浴锅控温范围

室温-180℃

测温精度

±1℃

真空度

0.098Mpa





釜盖

Φ340mm六口

搅拌口

Φ60mm法兰口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

Φ45法兰口

固体加料口

Φ80mm法兰口 内径Φ60mm 配套四氟盖

搅拌桨

Φ17×1200H(mm)  叶展240mm

冷凝器尺寸

Φ120*600H(mm)   下Φ60法兰口

冷凝面积

0.5㎡

回流弯头

上Φ60法兰口 左50#球磨塞 下1L球瓶配玻璃放料阀

恒压漏斗容量

2L  上29#标口配玻璃塞 下40#标塞

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

放料阀

Φ80法兰口    Φ33mm放料孔  斜出料口(宝塔接头)Φ34mm   离地350mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

锅胆尺寸

Φ550×650H(mm)

整机占空间尺寸

900×770×2550mm宽深高

机器净重

110KG

包装尺寸

2050×690×1000mm    木箱1.42m³

包装重量

163KG
