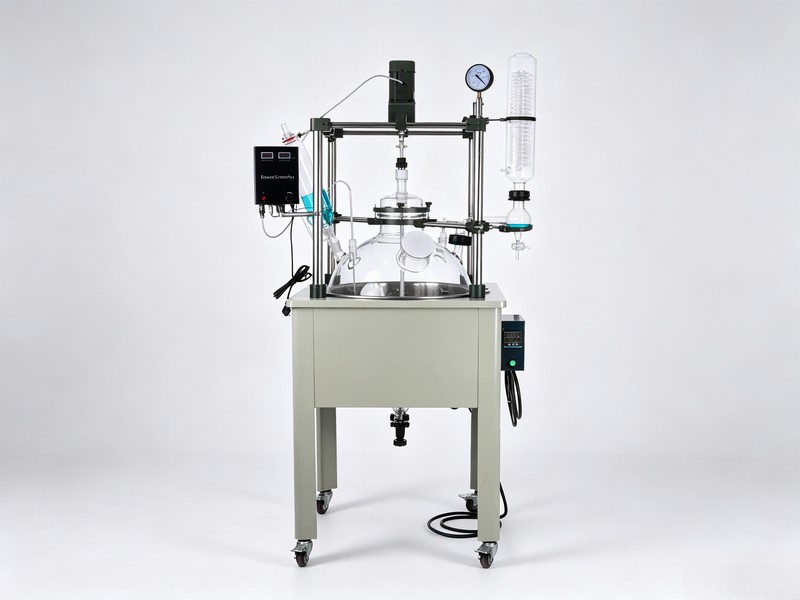

单层玻璃反应釜F-100L球形

F-100L 球形单层玻璃反应釜采用 高硼硅球形釜体,水浴加热,配套搅拌、恒压滴液、冷凝回流组件,球形结构利于物料混合,适合放大中试实验,可完成合成、萃取、浓缩、负压蒸馏等工艺,广泛用于医药、精细化工、新材料领域。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

F-100L 球形单层玻璃反应釜|鑫锐仪器贸易


      中试放大阶段对物料混匀效果有较高要求时,球形釜体是不错的选择。鑫锐仪器贸易这款 F-100L 球形单层玻璃反应釜,选用高硼硅球形釜体,采用水浴加热模式,标配搅拌、恒压滴液、冷凝回流全套组件。球形内腔结构能够减少搅拌死角,物料混合更充分,适配放大中试实验,可开展合成、萃取、浓缩、负压蒸馏等多种工艺,在医药、精细化工、新材料行业广泛应用。
      设备搭载电动恒速搅拌、冷凝回流、恒压滴加以及水浴加热浴锅。搅拌运行期间,浴锅持续对釜内物料水浴升温;真空工况下溶剂蒸发效率提升,蒸汽经过玻璃冷凝盘管冷却液化,冷凝液既可以回流釜内持续反应,也可通过回流弯头下端阀门收集回收溶剂。反应完成后,物料从釜底侧出料口排出。
鑫锐仪器贸易提示,该机型为单机主机,搭建完整工艺系统,还需另行配备真空装置、冷却循环装置。

产品特点

  • 物料接触部位采用高硼硅玻璃(膨胀系数 3.3)搭配聚四氟乙烯材质,化学性质稳定,不易和各类反应物料发生化学反应,使用安全稳定。

  • 主体支架采用冷板防腐喷塑 + 铝合金组合,具备良好的防腐、抗氧化能力;浴锅内胆为不锈钢材质,整机结构紧凑,外观简洁大方,耐用性强。

  • 配置玻璃 + 四氟放料阀门,无积液侧出料设计,出料干净,溶液回收操作便捷。

  • 低速增力电机,支持变频调速,旋钮可精细调节转速;双显调速盒同步显示转速与釜内物料温度,运行稳定,数据展示清晰,操作简单易学。

  • 恒温浴锅搭载数显温控面板与带锁按键开关,锅底配备 K 型传感器 + 不锈钢探棒,测温响应灵敏,温控精准。

  • 搅拌系统采用陶瓷轴承搭配机械密封,减少搅拌杆磨损掉屑,耐高温、耐磨损,密封性能可靠。

  • 配置 PT100 温度传感器,304 不锈钢基体外部套透明四氟套管,双重防腐,适配腐蚀性物料测温场景。

  • 指针式真空压力表,实时显示釜内真空数值,方便操作人员随时监控反应工况。

  • 月牙 + 三叶轮组合式搅拌桨,桨叶 304 不锈钢外包聚四氟乙烯;搅拌杆为 304 不锈钢材质,外层包覆四氟保护层,强度高、耐腐蚀,适配球形釜搅拌混匀。

  • 浴锅底部自带放水阀,便于浴液排放、更换以及内部清洁维护。

  • 整机底部装有带刹车万向轮,方便车间内转运移位,锁定刹车后运行稳固。

  • 搅拌、加热两路独立熔断器保护,多重安全防护,使用更安心。

图片仅供参考,设备最终交付以实际出货实物为准

服务承诺

  • 设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。

  • 质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。

  • 质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用结合现场工况与配件情况合理核算。

  • 专业售后技术团队 7×24 小时响应,可提供中试配套方案、设备调试指导以及技术咨询服务。

选型与配套建议

      F-100L 球形单层玻璃反应釜采用高硼硅球形釜体,水浴加热,配套搅拌、恒压滴液、冷凝回流组件,球形结构利于物料混合,适合放大中试实验,可完成合成、萃取、浓缩、负压蒸馏等工艺,广泛用于医药、精细化工、新材料领域。
基础规格参考:釜体容量 100L 球形;搅拌电机功率 200W1/3。
场地布置提示:本款属于大容积移动式机型,摆放到位后锁死万向轮;循环管路、真空接口建议使用配套卡箍固定,缓冲软管拉力,避免玻璃接口受力破损。

适用场景与配套设备

适合医药中间体中试合成、新材料聚合、萃取浓缩、负压蒸馏等需要控温、控压搅拌的中试环节。实际使用中常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜组成整套实验系统。如果您有成套方案、管路改造、非标定制需求,可以把场地条件、电源参数、工艺流程告知鑫锐仪器贸易,由技术人员确认接口与配置方案。

常见问题解答

问:配套循环设备的容量怎么选?
答:按照夹套容积乘以 1.5 倍估算循环设备储液量,结合反应放热强度预留 30% 冷量余量,防止循环机组长时间满负荷运转。
问:抽真空时真空度上不去?
答:依次检查釜盖密封面是否洁净、各标口塞与阀门是否涂抹真空脂、玻璃构件有无裂纹;循环水真空泵在夏季水温偏高时,很难达到极限真空。
问:夹套接口处渗漏?
答:先固定缓冲支架再接循环管路,防止软管拉力拉扯玻璃接口;垫片老化及时更换,紧固法兰遵循对角均匀受力的方式。
本文由鑫锐仪器贸易原创编辑,用于 F-100L 球形单层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

F-100L

釜体容量

100L球形

电压频率

搅拌220V/50HZ  加热锅380V/50HZ

搅拌电机功率

200W1/3

加热功率

12KW

搅拌转速

0-450rpm/min

玻璃耐温

-80℃~ +250℃

浴锅控温范围

室温-180℃

测温精度

±1℃

真空度

0.098Mpa





釜体

Φ610mm七口

搅拌口

Φ205mm法兰口釜盖  Φ80法兰搅拌口

冷凝回流口

50#球磨口

恒压漏斗口

34#标口

减压口

34#标口

测温口

Φ45法兰口

固体加料口

Φ125mm法兰口配套四氟盖

下放料口

Φ80mm法兰口

搅拌桨

Φ17×1000H(mm)  叶展190mm

冷凝器尺寸

Φ120*600H(mm)   下Φ60法兰口

冷凝面积

0.5㎡

回流弯头

上Φ60法兰口 左50#球磨塞

恒压漏斗容量

2L  上29#标口配玻璃塞 下34#标塞

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

放料阀

Φ80法兰口    Φ33mm放料孔  斜出料口(宝塔接头)Φ34mm   离地350mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

锅胆尺寸

Φ700×400H(mm)

整机占空间尺寸

880×800×1850mm宽深高

机器净重

108KG

包装尺寸

1870×850×1010mm    木箱1.61m³

包装重量

159KG
