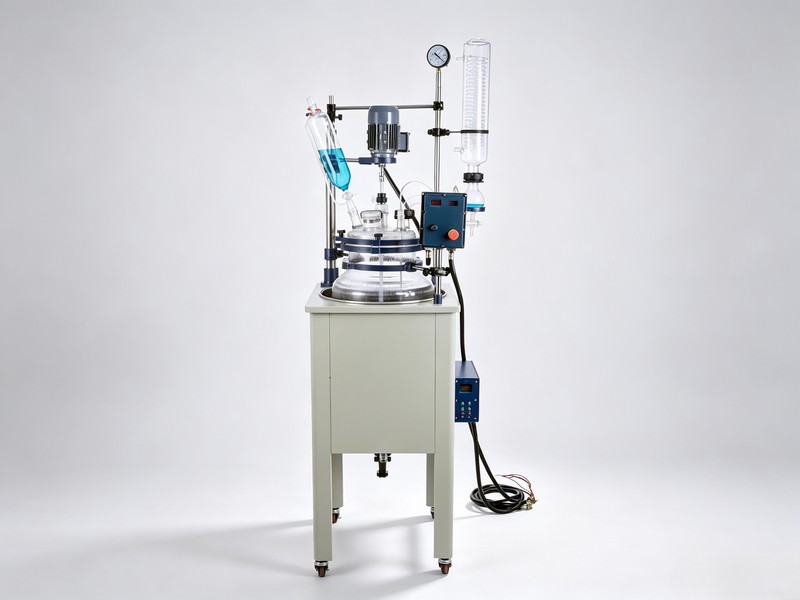

防爆单层玻璃反应釜EXF-100L筒形

EXF-100L 筒形防爆单层玻璃反应釜采用 高硼硅筒形釜体,配备防爆电机与防爆电控箱,支持水浴 / 油浴加热,大容量筒体结构便于物料进出与清洗,可完成搅拌合成、萃取浓缩、负压蒸馏回流等工艺,适用于医药、精细化工、新材料的中试放大生产。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

EXF-100L 筒形防爆单层玻璃反应釜|鑫锐仪器贸易


      在精细化工、医药原料这类存在易燃易爆溶剂的中试放大场景,防爆款反应釜是安全生产的刚需。鑫锐仪器贸易 EXF-100L 筒形防爆单层玻璃反应釜,采用高硼硅直筒釜体,搭载防爆电机与整套防爆电控箱体,支持水浴、油浴两种加热方式。筒形大腔体结构进料出料顺畅,釜内清洁维护简单,可开展搅拌合成、萃取浓缩、负压蒸馏回流等工艺,适配医药、精细化工、新材料领域的中试放大生产。
      设备配置电动恒速搅拌、冷凝、滴加系统与加热浴锅。搅拌过程中浴锅对物料加热,真空环境下溶剂蒸发效率提升;溶剂蒸汽进入玻璃冷凝盘管冷却液化,冷凝液既可以回流釜内持续反应,也可通过回流弯头下方阀门收集回收。反应结束后物料从釜底侧出料口放出。
鑫锐仪器贸易提示,该机型为单机主机,整套工艺系统还需另行搭配真空装置、冷却循环装置。

产品特点

  • 物料接触部位选用高硼硅玻璃(膨胀系数 3.3)搭配聚四氟乙烯材质,化学性质稳定,不易和各类反应物料、溶剂发生反应,使用安全。

  • 主体支架采用冷板防腐喷塑 + 铝合金材质,防腐抗氧化性能优异;浴锅内胆为不锈钢材质,整机布局紧凑,坚固耐用,外观规整。

  • 玻璃 + 四氟放料阀,无积液侧出料设计,溶液回收快捷,减少物料残留。

  • 变频调速搭配防爆开关,旋钮微调转速;防爆双显控制盒同步显示转速、釜内物料温度,读数清晰,操作简单稳定。

  • 恒温浴锅数显控温,锅底配备 K 型传感器 + 不锈钢探棒,测温反馈迅速,控温精度稳定。

  • 搅拌组件采用陶瓷轴承 + 机械密封结构,降低搅拌杆磨损掉屑风险,耐高温、耐磨,密封可靠。

  • PT100 温度传感器,304 不锈钢基体外加透明四氟套管,双重防腐,适配腐蚀性物料测温。

  • 指针式真空压力表,实时监测釜内真空压力,方便操作人员掌握工况。

  • 月牙式搅拌桨,桨叶 304 不锈钢外包聚四氟乙烯;搅拌杆为 304 不锈钢外层包覆四氟,强度高、耐酸碱,筒形釜内混匀效果良好。

  • 浴锅底部设置放水阀,方便浴液排放、更换。

  • 整机底部带刹车万向轮,方便厂区转运定位,锁紧后运行稳固。

  • 搅拌、加热独立熔断器保护,安全防护层层加持。

  • 全套防爆配置:防爆电机、铝壳防爆变频器、铝壳防爆温控表、线路穿防爆管布线,满足防爆工况要求。

图片仅供参考,设备最终交付以实际出货实物为准

服务承诺

  • 设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。

  • 质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。

  • 质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用结合现场工况与配件情况合理核算。

  • 专业售后技术团队 7×24 小时响应,可提供防爆工况方案参考、设备调试指导以及技术咨询服务。

选型与配套建议

EXF-100L 筒形防爆单层玻璃反应釜采用高硼硅筒形釜体,配备防爆电机与防爆电控箱,支持水浴 / 油浴加热,大容量筒体结构便于物料进出与清洗,可完成搅拌合成、萃取浓缩、负压蒸馏回流等工艺,适用于医药、精细化工、新材料的中试放大生产。
基础规格参考:釜体容量 100L 筒形,内径 Φ465mm,内长 696mm;搅拌电机功率 EX370W。
场地布置提示:本款为防爆中试机型,摆放区域预留釜盖升降、釜体翻转操作空间,支架固定于平整地面;循环管路、真空接口建议使用配套卡箍固定,缓冲软管拉力,避免玻璃接口受力破损。

适用场景与配套设备

多用于医药中间体合成、新材料聚合、萃取浓缩、负压蒸馏等有防爆要求的中试生产工序。实际使用时常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜组成整套生产系统。如果您有成套方案、管路改造、非标定制需求,可以把场地条件、防爆等级、电源参数、工艺流程告知鑫锐仪器贸易,由工程师确认接口与配置方案。

常见问题解答

问:搅拌转速调不上去或异响?
答:物料粘度偏高时下调转速,或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心,停机重新校正同轴度,并检查轴承与密封件状态。
问:配套循环设备的容量怎么选?
答:按照夹套容积乘以 1.5 倍估算循环设备储液量,结合反应放热强度预留 30% 冷量余量,防止循环机组长时间满负荷运转。
问:抽真空时真空度上不去?
答:依次检查釜盖密封面是否洁净、各标口塞与阀门是否涂抹真空脂、玻璃构件有无裂纹;循环水真空泵在夏季水温偏高时,很难达到极限真空。
本文由鑫锐仪器贸易原创编辑,用于 EXF-100L 筒形防爆单层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

EXF-100L

釜体容量

100L筒形  Φ465mm  内长696mm

电压频率

搅拌220V/50HZ  加热锅380V/50HZ

搅拌电机功率

EX370W

加热功率

8KW

搅拌转速

0-1400rpm/min

玻璃耐温

-80℃~+250℃

浴锅控温范围

室温-180℃

测温精度

±1℃

真空度

0.098Mpa





釜盖

Φ340mm六口

搅拌口

Φ60mm法兰口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

Φ45法兰口

固体加料口

Φ80mm法兰口 内径Φ60mm 配套四氟盖

搅拌桨

Φ17×1200H(mm)  叶展240mm

冷凝器尺寸

Φ120*600H(mm)   下Φ60法兰口

冷凝面积

0.5㎡

回流弯头

上Φ60法兰口 左50#球磨塞

恒压漏斗容量

2L  上29#标口配玻璃塞 下40#标塞

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

放料阀

Φ80法兰口    Φ33mm放料孔  斜出料口(宝塔接头)Φ34mm   离地350mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

锅胆尺寸

Φ550×650H(mm)

整机占空间尺寸

900×770×2550mm宽深高

机器净重

120KG

包装尺寸

2050×690×1000mm    木箱1.42m³

包装重量

173KG
