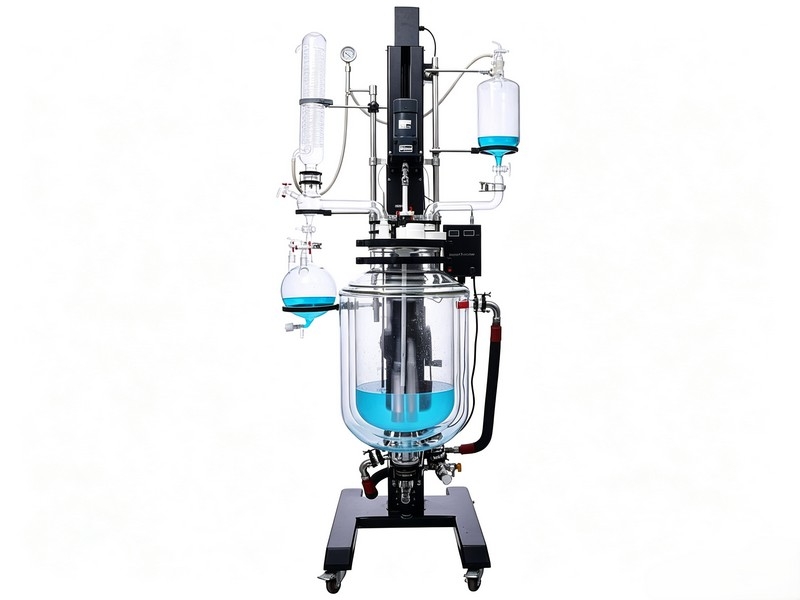

升降、旋转三层玻璃反应釜 RSL3‑50L 三层夹套玻璃反应釜

RSL3‑50L 升降旋转三层玻璃反应釜采用高硼硅玻璃材质,具备升降、釜体旋转功能,三层夹套结构可实现加热、冷却、保温控温,适用于医药、化工、新材料领域的合成、萃取、浓缩等中试实验,配套高低温循环装置使用。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RSL3‑50L 升降旋转三层玻璃反应釜|鑫锐仪器贸易


  如果您对实验温控稳定性要求高,想要减少冷热损耗、降低釜体外壁结露结霜,这款 RSL3‑50L 三层升降旋转玻璃反应釜会是优于常规双层款的选择。鑫锐仪器贸易这款中试三层玻璃反应釜,区别于双层结构,自带独立真空保温外夹层,兼顾精准换热与隔热保温,同时保留电动升降、手轮翻转倾倒结构,很适合长时间恒温合成、低温反应、需要稳定热环境的中试研发项目。

  设备搭载电动恒速搅拌、冷凝回流、恒压滴加整套功能单元,釜体分为内夹层和外夹层两套夹层结构:内夹层接入高低温循环介质,负责对釜内物料加热或者冷却控温;外侧夹层单独接真空系统,依靠真空层形成隔热屏障,减少热量散失或者外界热量侵入。搅拌运行时,内夹层介质持续换热维持物料温度;负压加热工况下溶剂加速挥发,蒸汽进入冷凝盘管液化,冷凝液既可回流参与反应,也可通过回流弯头下端阀门收集回收溶剂。常规工况可通过釜底侧放料口出料;遇到粘稠物料、含固体残渣体系,启动电动升降抬升釜盖总成,搅拌杆脱离釜腔之后,转动手轮可将釜体向左旋转 150°,直接倾倒物料,方便深度清洁釜内壁。

鑫锐仪器贸易提醒大家,该机型仅为主机,整套工艺系统需要另行搭配真空机组、高低温循环装置配套使用。

产品特点

  • 釜体玻璃选用膨胀系数 3.3 高硼硅材质,适用区间覆盖 - 80℃~250℃,耐酸碱腐蚀,抗介质侵蚀,高低温工况下使用稳定。

  • 独特三层玻璃结构,划分内换热夹层与外真空保温夹层;内夹层走冷热循环介质控温,外夹层抽真空隔热,有效降低能耗,缓解外壁凝露起霜问题。

  • 整机支架采用方钢防腐喷塑搭配铝合金、不锈钢组合结构,抗腐蚀、抗氧化,承重扎实,外形简约,长期使用稳定耐用。

  • 全聚四氟乙烯一体式釜盖,密封性能可靠,耐酸碱腐蚀,适配长时间负压反应工况。

  • 釜盖连同上部组件支持电动升降,釜体依靠手轮实现 150° 向左翻转,倾倒残料、开盖清洗操作省力便捷。

  • 配置玻璃 + 四氟组合放料阀,无残液侧放料结构,溶剂回收操作顺畅快捷。

  • 夹套进出液口先接不锈钢软管固定在支架上,再对接外部循环管路,缓冲管路拉扯应力,降低玻璃循环接口受力破损风险。

  • 低速增力搅拌电机,支持变频调速,旋钮精细调节转速;双显控制面板同步展示搅拌转速以及釜内物料温度,读数直观,上手简单。

  • 搅拌单元采用陶瓷轴承搭配机械密封结构,减少搅拌杆摩擦掉屑,耐高温、耐磨耗,负压工况下密封稳定,漏气风险低。

  • PT100 温度传感器,基体为 304 不锈钢,外层包覆透明聚四氟乙烯护套,双重防腐防护,适配各类腐蚀性物料体系。

  • 指针式真空压力表,实时直观展示釜内真空数值,方便操作人员随时掌握釜内压力状态。

  • 月牙型搅拌桨设计:桨叶 304 不锈钢外包聚四氟乙烯,搅拌杆基材同样是 304 不锈钢外加四氟包覆层,强度充足,耐腐蚀,50L 容量物料混合均匀。

  • 机架底部配备带刹车福马万向轮,整机移位转运灵活,摆放到位锁止即可固定位置。

  • 搅拌回路、升降回路分别设置熔断器独立保护,电路防护完善,运行安全性更高。

服务承诺

  • 设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。

  • 质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。

  • 质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用依据实际产生成本合理收取。

  • 专业售后技术团队 7×24 小时响应,及时处理技术咨询和售后问题。

选型与配套建议

  这款 RSL3‑50L 升降旋转三层玻璃反应釜采用高硼硅三层玻璃结构,集成电动升降、釜体翻转功能,内夹层负责换热控温,外层真空夹层实现隔热保温,适合医药、精细化工、新材料方向的合成、萃取、浓缩中试实验,工作时需要搭配高低温循环机组使用。

基础规格参考:内夹层容积约 16L,整机功率 160W。

场地布置提示:提前预留釜盖升降、釜体翻转的操作空间,支架放置在平整地面;循环管路、真空接口优先选用配套卡箍固定,避免软管自重拉扯造成玻璃接口开裂。

适用场景与配套设备

  多用于医药中间体合成、高分子聚合、低温萃取、溶剂浓缩等,对温度稳定性要求高,需要控温、控压、持续搅拌的中试研发工作。整套实验方案中,经常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜一起使用。如果您有非标定制需求,可以把场地尺寸、供电条件、实验工艺告知鑫锐仪器贸易,由工程师核对接口参数,规划整套配套方案。

常见问题解答

问:夹套接口位置发生渗漏怎么办?

答:循环管路安装前先固定好缓冲装置,减少管路拉力直接作用在玻璃接口;密封垫片老化要及时更换,紧固法兰时对角均匀受力,避免局部应力压裂玻璃件。

问:搅拌转速提不上去或者运行时有异响?

答:物料粘度较高时,适当降低转速或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心,停机重新校正同轴度,并检查轴承与密封件状态。

问:配套循环设备规格怎么选配?

答:可以按照夹套容积的 1.5 倍预估循环设备储液量,再结合反应放热情况预留 30% 冷量余量,避免循环设备长时间满负荷运行。

本文由鑫锐仪器贸易原创编辑,用于 RSL3‑50L 升降旋转三层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

RSL3-50L

釜体容量

50L    内径365mm中层410mm 外径465   内长576mm

内夹层容量

约16L

电压频率

220V/50HZ

整机功率

160W

搅拌电机功率

120W1/3

升降电机功率

40W1/12.5

搅拌转速

0-450rpm/min

釜体温度范围

-80℃~+250℃

测温精度

±1℃

真空度

0.098Mpa



釜盖

Φ265mm

六口(全四氟盖)

搅拌口

Φ50mm螺纹口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

24#标口

固体加料口

Φ80mm螺纹口,内径50#mm

搅拌桨

Φ17×1000H(mm)  叶展190mm

冷凝器尺寸

Φ120*600H(mm)   下Φ60法兰口

冷凝面积

0.5㎡

回流弯头

上Φ60法兰口 左50#球磨塞

恒压漏斗

2L  上29#标口配玻璃塞 下40#标塞

下配40#标口×40#标塞S型转接头与釜盖连接

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

内夹层进出循环口

Φ45mm法兰口配套6分缓冲装置、外接口4分丝口

外夹层真空口

Φ35法兰口配套玻璃+四氟抽气阀

抽气咀(宝塔接头)外径12mm

放料口

Φ75mm法兰  Φ33mm放料孔  斜出料口(宝塔接头)Φ34mm   离地280mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

主机升降行程

740mm(实际以搅拌棒离开釜盖上口50mm为准)

整机占空间尺寸

900×1000×(2380-2950)mm宽深高

包装尺寸

2430×670×1130mm    木箱1.84m³

机器净重

172KG

包装重量

248KG
