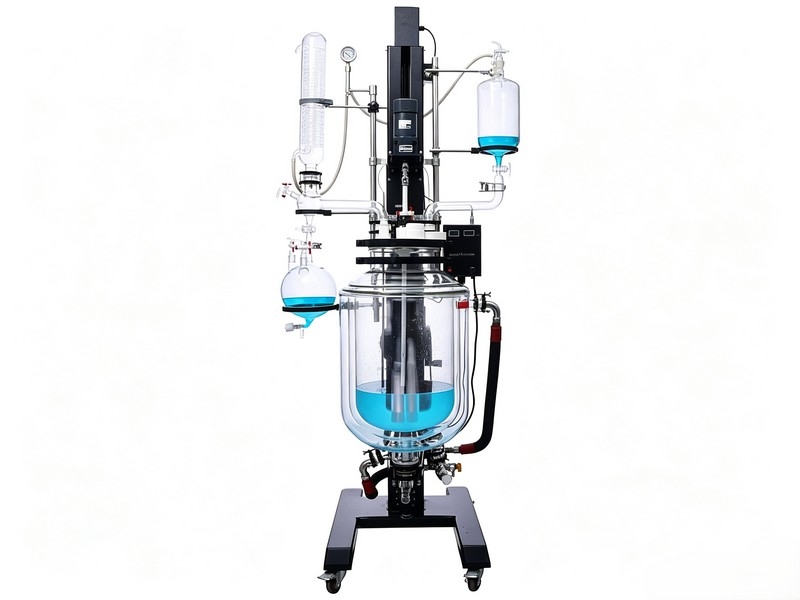

升降、旋转三层玻璃反应釜RSL3-10L

RSL3 升降三层玻璃反应釜采用三层高硼硅玻璃结构,具备更好的保温控温效果,整机支持升降,便于卸料与清洗。可外接高低温设备,满足真空搅拌、回流蒸馏等中试化工合成工艺。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数

RSL3‑10L 升降旋转三层玻璃反应釜|鑫锐仪器贸易


      不少实验室做低温反应、长时间回流合成时,都会遇到釜体外壁凝露、温度波动大的困扰,鑫锐仪器贸易这款 RSL3‑10L 三层升降旋转玻璃反应釜,专门针对这类场景设计。区别于普通双层反应釜,它带有独立真空保温外夹层,保温隔热效果更好,同时保留电动升降、手轮翻转倾倒结构,属于小规格三层反应釜,适合小批量恒温合成、萃取浓缩等研发试验。
      设备搭载电动恒速搅拌、冷凝回流、恒压滴加系统,釜体分为内换热夹层与外真空夹层两套通道。内夹层接入冷热循环介质,用来对釜内物料加热或者冷却;外侧夹层连接真空机组,依靠真空层隔绝内外热量传递,减少温度流失。搅拌运行过程中,内夹层持续通入循环介质维持物料恒温;在负压加热工况下,溶剂蒸发效率提升,溶剂蒸汽进入冷凝盘管冷却液化,冷凝液既可以回流回釜内继续参与反应,也可以打开回流弯头下端阀门单独收集回收溶剂。常规反应结束后,物料可从釜底侧出料口排出;如果釜内残留粘稠物料或者固体残渣,启动电动升降将釜盖及上部组件升起,搅拌杆脱离釜体之后,转动手轮就可以让釜体向左旋转 150°,直接倾倒剩余物料,方便对釜体内部进行清洁。

     鑫锐仪器贸易温馨提示,该款设备为单机主机,想要搭建完整反应系统,还需要另行搭配真空装置、高低温循环设备配套使用。

产品特点

  •     釜体选用膨胀系数 3.3 高硼硅玻璃打造,适用温度区间 - 80℃~250℃,耐酸碱腐蚀,适配各类有机溶剂体系,高低温交替工况下稳定性良好。

  • 独特三层玻璃结构,分隔内夹层与外夹层;内夹层走冷热循环介质实现换热控温,外夹层抽真空形成隔热层,降低能耗,缓解外壁结霜、凝露问题。

  • 整机支架采用方钢防腐喷塑、铝合金、不锈钢复合结构,抗腐蚀、抗氧化,结构稳固,外观简约,长期使用不容易锈蚀变形。

  • 聚四氟乙烯一体式釜盖,密封性能优良,耐酸碱腐蚀,适配长时间负压反应工况。

  • 釜盖连同上部组件支持电动升降,釜体依靠手轮实现 150° 左旋翻转,倾倒残料、开盖清洗操作简单省力。

  • 配置玻璃 + 四氟组合放料阀,无残液侧置出料设计,溶剂回收操作顺畅快捷。

  • 夹套进出液口先连接不锈钢软管并固定在支架上,再对接外部循环管路,缓冲管路拉扯应力,降低玻璃循环接口受力破损的概率。

  • 低速大扭矩搅拌电机,支持变频调速,旋钮可精细调节转速;双显控制面板同步显示搅拌转速与釜内物料温度,读数直观,上手门槛低。

  • 搅拌单元采用陶瓷轴承搭配机械密封结构,减少搅拌杆摩擦产生碎屑,耐高温、耐磨耗,负压环境下密封可靠。

  • PT100 温度传感器,基材为 304 不锈钢,外层套透明聚四氟乙烯护套,双重防腐防护,适配腐蚀性物料。

  • 指针式真空压力表,实时直观展示釜内真空数值,实验人员可以随时掌握釜内压力状态。

  • 月牙型搅拌桨:桨叶 304 不锈钢外包聚四氟乙烯,搅拌杆同样为 304 不锈钢外加四氟包覆层,结构强度充足,耐腐蚀,10L 容量物料混合均匀。

  • 机架底部配备带刹车福马万向轮,整机移位方便,摆放到位锁止即可固定位置。

  • 搅拌回路、升降回路配备熔断器独立保护,电路防护完善,运行更稳妥。

  • 服务承诺

  • 设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。

  • 质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。

  • 质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用依据实际产生成本合理收取。

  • 专业售后技术团队 7×24 小时响应,及时处理技术咨询和售后问题。

选型与配套建议

      RSL3 系列三层升降玻璃反应釜采用三层高硼硅玻璃结构,真空夹层带来更出色的保温控温能力,整机升降翻转结构,卸料、清洗都更省心。外接高低温循环设备,可开展真空搅拌、回流、蒸馏等化工合成实验。
基础规格参考:内夹层容积约 8L,整机功率 130W。
场地布置提示:提前预留釜盖升降、釜体翻转所需操作空间,支架建议放置在平整地面;循环管路、真空接口优先选用配套卡箍固定,防止软管自重拉扯造成玻璃接口开裂。

适用场景与配套设备

      多用于医药中间体合成、高分子材料聚合、萃取分离、溶剂浓缩等,对温度稳定性有要求,需要控温、控压、持续搅拌的小试、小型中试研发工作。整套实验方案中,经常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜一起使用。如果您有非标定制需求,可以把场地尺寸、供电条件、实验工艺告知鑫锐仪器贸易,由工程师核对接口参数,规划整套配套方案。

常见问题解答

问:抽真空时真空度上不去?
答:依次检查釜盖密封面是否清洁、各个标口和阀门位置是否涂抹真空脂、玻璃构件有没有裂纹;夏季环境温度偏高,循环水真空泵水温高,也会导致达不到极限真空。
问:夹套接口位置发生渗漏?
答:循环管路安装前先固定好缓冲装置,减少管路拉力直接作用在玻璃接口;密封垫片老化要及时更换,紧固法兰时对角均匀受力,避免局部应力压裂玻璃件。
问:搅拌转速提不上去或者运行时有异响?
答:物料粘度较高时,适当降低转速或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心,停机重新校正同轴度,并检查轴承与密封件状态。
  本文由鑫锐仪器贸易原创编辑,用于 RSL3‑10L 升降旋转三层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

RSL3-10L

釜体容量

10L   内径230mm中层290mm   外径330mm 内长354mm

内夹层容量

约8L

电压频率

220V/50HZ

整机功率

130W

搅拌电机功率

90W1/3

升降电机功率

40W1/12.5

搅拌转速

0-450rpm/min

釜体温度范围

-80℃~+250℃

测温精度

±1℃

真空度

0.098Mpa



釜盖

Φ265mm

六口(全四氟盖)

搅拌口

Φ50mm螺纹口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

24#标口

固体加料口

Φ80mm螺纹口,内径50#mm

搅拌桨

Φ17×700H(mm)  叶展150mm

冷凝器尺寸

Φ100*600H(mm)   下Φ60法兰口

冷凝面积

0.4㎡

回流弯头

上Φ60法兰口 左50#球磨塞 下1L球瓶配玻璃放料阀

恒压漏斗

1L  上29#标口配玻璃塞 下40#标塞

下配40#标口×40#标塞S型转接头与釜盖连接

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

内夹层进出循环口

Φ45mm法兰口配套6分缓冲装置、外接口4分丝口

外夹层真空口

Φ35法兰口配套玻璃+四氟抽气阀

抽气咀(宝塔接头)外径12mm

放料口

Φ75mm法兰  Φ33mm放料孔  斜出料口(宝塔接头)Φ34mm   离地280mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

主机升降行程

500mm(实际以搅拌棒离开釜盖上口50mm为准)

整机占空间尺寸

750×850×(2000-2450升起后)mm宽深高

包装尺寸

2020×550×1020mm    木箱1.14m³

机器净重

131KG

包装重量

188KG
