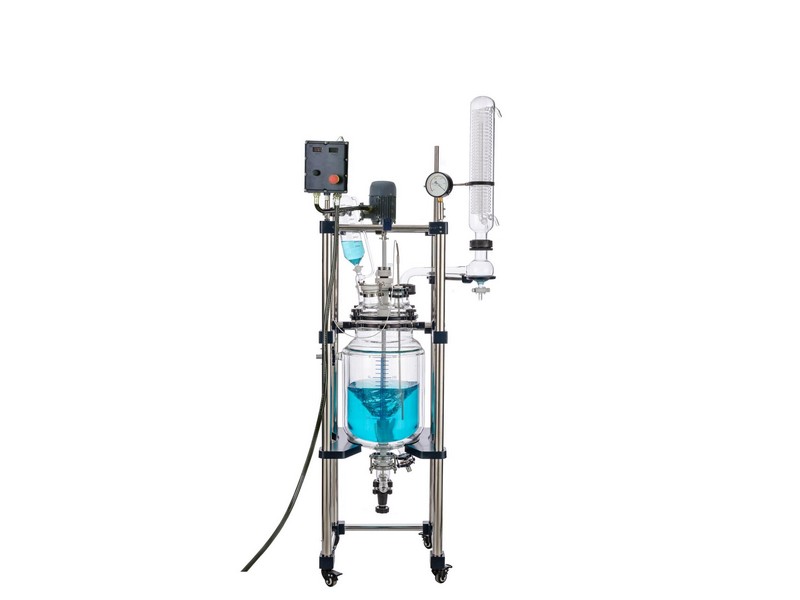

当中试放大实验需要持续低温或者宽温域反应,同时体系含有易燃易爆溶剂时,普通双层反应釜容易出现热量流失、外壁凝露、温度波动大等问题。鑫锐仪器贸易这款 EXRS3‑50L 防爆三层玻璃反应釜,配齐防爆电机与整套防爆电控组件,依托三层玻璃真空隔热结构,保温隔热效果突出,控温更稳定,专门面向易燃易爆溶剂的中试放大工况。设备对接冷热循环机组即可实现精准恒温,支持大容积负压真空搅拌,广泛用于医药、精细化工、新能源领域危险物料的合成、萃取、浓缩中试实验。
设备搭载防爆恒速搅拌、冷凝回流、恒压滴加整套功能单元,釜体内夹层需要外接冷热循环介质完成换热控温。搅拌运行期间,内夹层输送换热介质,外夹层真空层阻隔热量传递,减少温度损耗;负压加热工况下溶剂蒸发效率提升,蒸汽进入玻璃冷凝盘管液化,冷凝液既可以回流至釜内继续反应,也可通过回流弯头下端阀门收集回收溶剂。反应完成后,物料从釜底侧出料口排出。
鑫锐仪器贸易提醒,该机型仅为单机主机,搭建完整中试系统,还需要另行配备真空装置、高低温循环机组。
产品特点
所有和物料接触的零部件采用膨胀系数 3.3 高硼硅玻璃搭配聚四氟乙烯材质,化学稳定性良好,不易和各类反应物料发生化学反应,保障高危中试实验安全开展。
三层玻璃釜体结构,独立划分内夹层、外夹层;内夹层通入冷热循环介质实现换热,外夹层抽真空隔热锁温,降低凝露现象,维持釜内温度稳定。
框架式主体,铝合金与不锈钢组合打造,承重性能强,结构扎实,适配 50L 大投料量中试工况,经久耐用。
配置玻璃 + 四氟放料阀门,无积液侧出料设计,出料顺畅,溶剂回收便捷高效。
防爆变频调速搭配防爆开关,旋钮可精细调节转速;防爆双显盒同步显示搅拌转速、釜内物料温度,数据清晰直观,操作简单。
搅拌系统采用陶瓷轴承 + 机械密封结构,减少搅拌杆磨损掉屑,耐高温、耐磨损,密封性能稳定,适配长时间负压中试反应。
PT100 温度传感器,304 不锈钢基体外加透明四氟护套,双重防腐,可用于各类腐蚀性反应体系测温。
指针式真空压力表,实时展示釜内真空数值,方便实验人员随时监测压力变化。
月牙式搅拌桨,桨叶 304 不锈钢外包聚四氟乙烯;搅拌杆基材为 304 不锈钢,外层包覆四氟保护层,强度高、耐腐蚀,大容积物料混合均匀。
机身底部安装带刹车万向轮,整机可灵活移动换位,锁定刹车后运行稳固,适配中试车间多工位使用。
熔断器线路保护,降低电路异常带来的安全隐患。
全套防爆电气配置:防爆搅拌电机、铝壳防爆变频器,线缆采用防爆管走线,满足防爆区域使用规范。
服务承诺
设备安装调试完成并且验收合格后,享有一年质保;玻璃耗材以及人为操作损坏不在质保范围内。
质保期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当造成故障,仅收取零配件成本费用。
质保到期之后,鑫锐仪器贸易持续提供终身维护服务,维修费用结合现场工况与配件情况合理核算。
专业售后技术团队 7×24 小时响应,可提供中试配套方案设计、设备调试指导以及技术咨询服务。
选型与配套建议
EXRS3‑50L 防爆三层玻璃反应釜搭载全套防爆电机与防爆电控组件,三层真空隔热结构兼具控温与保温能力,适配易燃易爆有机溶剂中试放大工况;对接冷热循环机组实现精准控温,支持大容积负压真空搅拌,多用于医药、精细化工、新能源危险物料的合成、萃取、浓缩中试实验。
基础规格参考:夹层容量约 16L,搅拌电机功率 EX180W。
场地布置提示:本款为大容积框架移动式机型,摆放到位后务必锁死万向轮;循环管路、真空接口优先选用配套卡箍固定,缓冲软管拉力,避免玻璃接口受力破损。
适用场景与配套设备
适合低温高危中试、医药中间体放大合成、新能源材料批量试制、萃取浓缩等,同时对防爆、恒温保温有较高要求的实验。实际应用中常搭配低温冷却液循环泵、旋转蒸发器、高压反应釜组成整套中试系统。如果您有防爆成套方案、管路改造、非标定制需求,可以把现场防爆等级、供电条件、投料工艺告知鑫锐仪器贸易,由技术人员给出适配配置方案。
常见问题解答
问:夹套接口位置渗漏?
答:管路安装前先固定缓冲支架再接循环管,避免软管拉力拉扯玻璃接口;垫片老化及时更换,紧固法兰遵循对角均匀受力的方式。
问:搅拌转速调不上去或者运行时有异响?
答:中试物料投料量大、粘度偏高时建议下调转速,或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心,停机重新校正同轴度,并检查轴承与密封件状态。
问:配套循环设备的容量怎么选?
答:按照夹套容积乘以 1.5 倍估算循环设备储液量,中试反应放热负荷更高,建议额外预留 30% 冷量余量,防止循环机组长期满负荷运转。
本文由鑫锐仪器贸易原创编辑,用于 EXRS3‑50L 防爆三层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。
反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。
型号 | EXRS3-50L | |
釜体容量 | 50L 内径365mm中层410mm 外径465 内长576mm | |
夹层容量 | 约16L | |
电压频率 | 220V/50HZ | |
搅拌电机功率 | EX180W | |
搅拌转速 | 0-1400rpm/min | |
釜体温度范围 | -80℃~+250℃ | |
测温精度 | ±1℃ | |
真空度 | 0.098Mpa | |
釜盖 Φ265mm 六口 | 搅拌口 | Φ50mm法兰口 |
冷凝回流口 | 50#球磨口 | |
恒压漏斗口 | 40#标口 | |
减压口 | 34#标口 | |
测温口 | Φ45mm法兰口 | |
固体加料口 | Φ80mm法兰口 内径Φ60mm 配套四氟盖 | |
搅拌桨 | Φ17×1000H(mm) 叶展190mm | |
冷凝器 | Φ100mm×700H(mm) 下Φ60mm法兰口 | |
冷凝面积 | 0.4㎡ | |
回流弯头 | 上Φ60法兰口 左50#球磨塞 | |
恒压漏斗 | 2L 上29#标口配玻璃塞 下40#标塞 | |
减压阀 | 34#标塞阀 放气咀(宝塔接头)外径12mm | |
内夹层进出循环口 | Φ45mm法兰口配套法兰盘、4分外丝转接头 | |
外夹层真空口 | Φ35法兰口配套玻璃+四氟抽气阀 抽气咀(宝塔接头)外径12mm | |
放料口 | Φ75mm法兰 Φ33mm放料孔 斜出料口(宝塔接头)Φ34mm 离地350mm | |
真空抽气咀 | 宝塔接头外径12mm | |
冷凝盘管进出循环咀 | 宝塔接头外径15mm | |
整机占空间尺寸 | 870×560×2230mm宽深高 | |
机器净重 | 76KG | |
包装尺寸 | 1690×615×880mm 木箱0.92m³ | |
包装重量 | 115KG | |
