双层玻璃反应釜RS2-100L

RS2‑100L 标准固定型双层玻璃反应釜采用高硼硅玻璃,双层夹套可外接高低温设备,实现高低温、真空搅拌、回流浓缩等工艺,适用于医药、精细化工、新材料的中试放大实验与小批量生产。
✓ 工业级恒温标准
✓ 原厂质保支持
✓ 专线极速发货
产品详情介绍
核心技术参数
规格选型与配置

RS2-100L 双层玻璃反应釜|鑫锐仪器贸易


  在项目从中试放大转向小批量试制阶段,很多研发团队会选择 RS2-100L 这款大容量双层玻璃反应釜,鑫锐仪器贸易可提供整机配套选型以及后续技术对接。整套设备集成恒速搅拌单元、冷凝回流结构与滴加加料组件,釜体夹层本身不自带温控模块,需要外接高低温循环设备来输送导热或者冷却介质。

  设备运行过程中,搅拌机构持续带动釜内物料混合,夹层内循环介质稳定换热,从而实现物料恒温加热或者降温处理。当釜内处于负压加热工况时,溶剂挥发速度会明显提升;挥发的溶剂蒸汽进入内置玻璃冷凝盘管之后冷凝液化,冷凝液既可以回流回釜内继续参与反应,也可以开启回流弯头下端阀门单独收集回收溶剂。待整套反应工序结束,物料能够从釜底侧置出料口排出。

  鑫锐仪器贸易提醒:该型号仅为反应釜主机,想要搭建完整工艺系统,还需要另行搭配真空机组、高温循环油浴或者低温冷却液循环装置。

产品特点

  • 所有直接和物料接触的部件,均采用 3.3 高硼硅玻璃搭配聚四氟乙烯材质,化学惰性优良,耐受多种有机溶剂与酸碱体系,不容易和物料发生反应,实验操作安全稳定。

  • 整机采用框架式支架结构,铝合金与不锈钢组合打造,承重能力强,外观简洁牢固,长期使用不易变形。

  • 配置玻璃 + 四氟组合放料阀,无残液侧出料结构,排料干净顺畅,溶剂回收操作便捷。

  • 搭载大扭矩低速搅拌电机,支持电子无级调速,旋钮精细调节转速;双显控制面板可以同步展示搅拌转速以及釜内物料温度,数据直观,调试简单。

  • 搅拌组件采用陶瓷轴承搭配机械密封结构,降低搅拌杆摩擦产生碎屑的风险,耐高温、耐磨耗,负压工况下密封稳定,减少漏气问题。

  • PT100 温度传感探头,基体为 304 不锈钢,外层包覆透明聚四氟乙烯套管,双层防腐防护,适配腐蚀性物料体系。

  • 配备指针式真空压力表,实时直观展示釜内负压数值,方便研发人员随时掌握釜内压力状态。

  • 月牙式搅拌桨设计:搅拌叶片为 304 不锈钢外包聚四氟乙烯,搅拌杆基材同样是 304 不锈钢外加四氟保护层,结构强度充足,耐腐蚀,大容量物料混合均匀度更好。

  • 机架底部装配带刹车万向脚轮,整机移位转运方便,摆放到位后锁止即可固定位置。

  • 内置熔断器保护模块,实现电路过载防护,规避电路异常带来的设备风险。

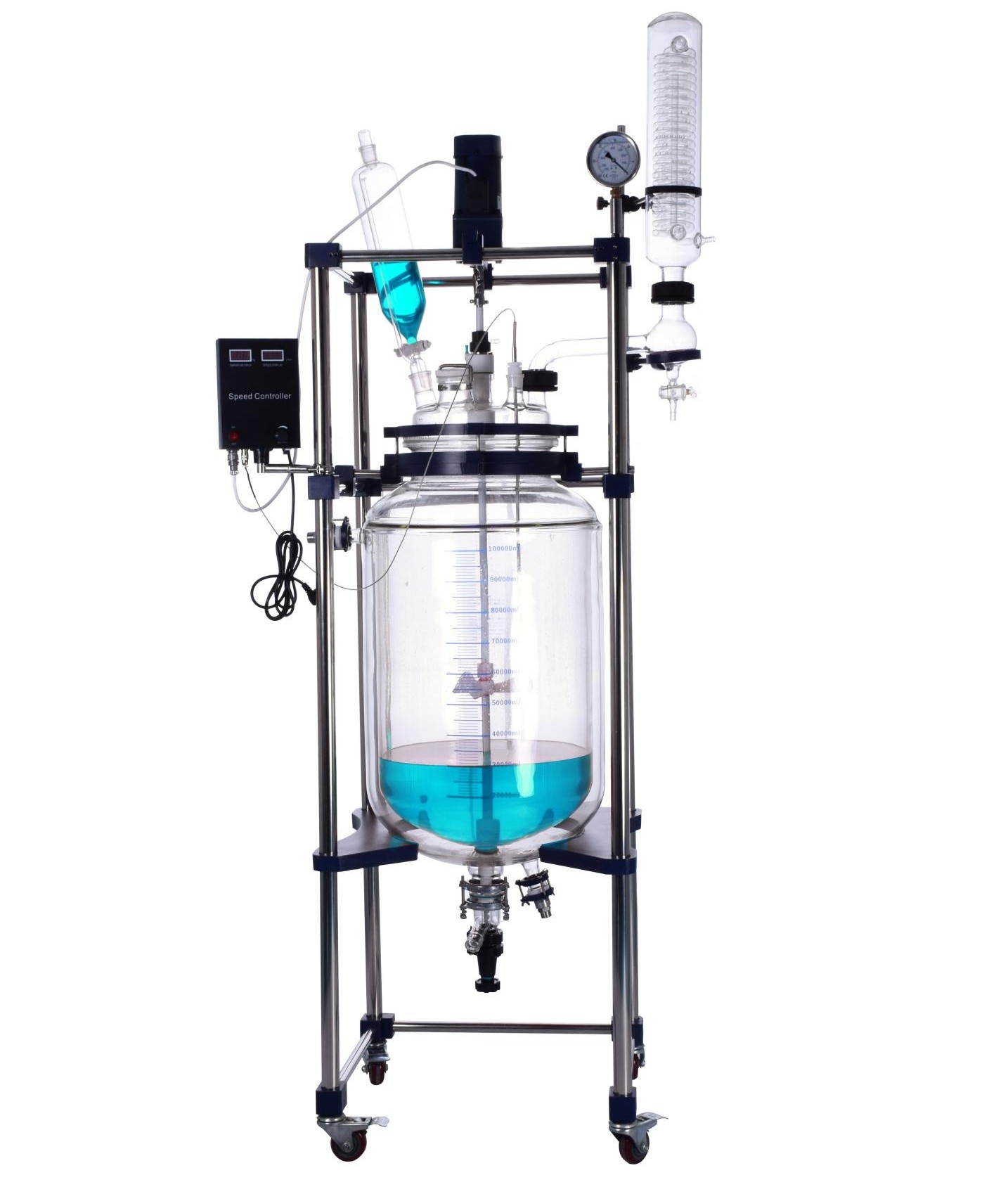

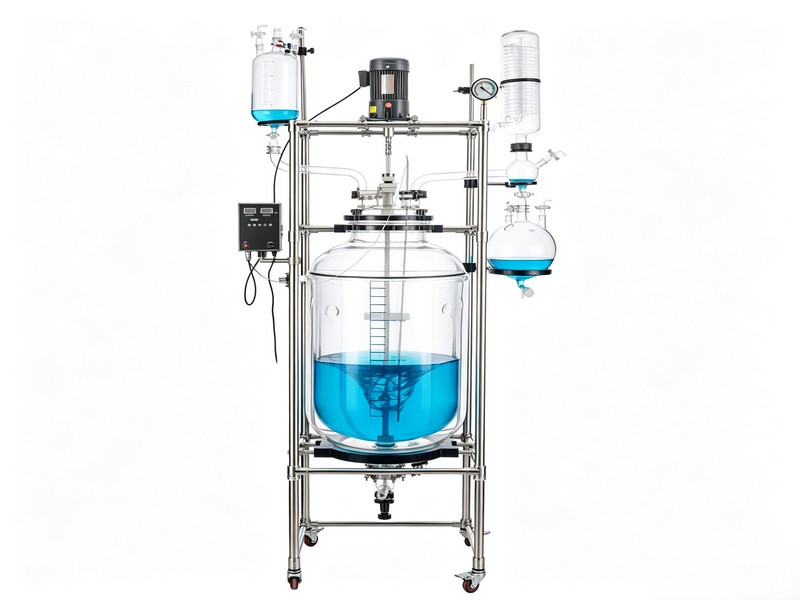

产品图片

图片仅供参考,设备最终交付以实际出货实物为准


服务承诺

  • 设备完成安装调试验收合格后,享有一年质保服务;玻璃耗材、人为操作损坏不在质保覆盖范围。

  • 质保周期内,非人为故障产生的维修工时费、配件费用全部免除;人为操作不当引发仪器故障,仅收取零配件成本费用。

  • 质保期满之后,鑫锐仪器贸易持续提供产品终身维护服务,维修根据实际产生成本合理收取费用。

  • 专业售后技术团队 7×24 小时在线响应,及时为客户解答技术疑问、处理售后问题。

选型与配套建议

  这款 RS2-100L 标准固定型双层玻璃反应釜采用高硼硅耐腐玻璃制作,双层夹套结构支持外接高低温循环设备,可完成恒温搅拌、负压反应、回流蒸馏、浓缩提纯等工艺,适合医药、精细化工、新材料领域的中试放大以及小批量试制生产。

核心规格参考:夹层容积约 25L,搅拌电机功率 200W。

场地布置建议:预留釜盖升降、釜体操作空间,支架建议固定在平整硬化地面;循环管路、真空接口优先选用配套卡箍固定,防止软管自重拉扯造成玻璃接口开裂。

适用场景与配套设备

  多用于医药中间体合成、高分子材料聚合、物料萃取、溶剂浓缩等需要稳定控温、控制真空度、长时间搅拌的中试放大环节。整套工艺方案中,经常搭配低温冷却液循环泵、旋转蒸发仪、高压反应釜配套使用。如果您需要定制整套工艺方案或是非标改造,可以把场地尺寸、供电条件、工艺流程告知鑫锐仪器贸易,工程师帮您核对接口参数,规划配套方案。

双层玻璃反应釜除页面展示型号之外,还有多种规格可供挑选,支持按需定制,欢迎咨询。

常见问题解答

问:抽真空的时候真空度达不到预期怎么办?

答:依次检查釜盖密封面是否清洁、各个标准磨口以及阀门位置是否涂抹真空脂,查看玻璃部件有没有裂纹;夏季环境温度偏高,水循环真空泵进水温度高,同样会影响极限真空效果。

问:夹套位置出现渗漏?

答:循环管路连接前先把支架固定牢靠,减少管路拉力拉扯玻璃接口;密封垫片老化之后及时更换,紧固法兰时对角均匀受力,避免局部用力压裂玻璃件。

问:搅拌转速上不去或者运行时有异响?

答:物料粘度偏高的情况下,建议调低转速或者更换锚式搅拌桨;异响大多是搅拌杆和釜盖不同心导致,停机重新校正同轴度,同时检查轴承与密封组件状态。

本文由鑫锐仪器贸易原创编辑,用于 RS2-100L 双层玻璃反应釜产品介绍,未经许可禁止直接摘抄转载用于商品详情。


双层玻璃反应釜除页面展示的型号外,另有多种规格可选,支持定制,欢迎咨询。

型号

RS2-100L

釜体容量

100L   内径465mm外径510mm内长696mm

夹层容量

约25L

电压频率

220V/50HZ

搅拌电机功率

200W1/3

搅拌转速

0-450rpm/min

釜体温度范围

-80℃~+250℃

测温精度

±1℃

真空度

0.098Mpa





釜盖

Φ340mm

六口

搅拌口

Φ60mm法兰口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

Φ45mm法兰口

固体加料口

Φ80mm法兰口  内径Φ60mm 配套四氟盖

搅拌桨

Φ17×1200H(mm)  叶展240mm

冷凝器

Φ120mm×600H(mm) 下Φ60mm法兰口

冷凝面积

0.5㎡

回流弯头

上Φ60法兰口 左50#球磨塞

恒压漏斗

2L  上29#标口配玻璃塞 下40#标塞

减压阀

34#标塞阀  放气咀(宝塔接头)外径12mm

夹层进出循环口

Φ45mm法兰口配套法兰盘、6分外丝转接头

放料口

Φ75mm法兰  Φ42mm放料孔   斜出料口(宝塔接头)Φ34mm    离地350mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

整机占空间尺寸

950×750×2390mm宽深高

机器净重

95KG

包装尺寸

1920×720×970mm   木箱1.34m³

包装重量

152KG


机器尺寸(mm*mm*mm):760-560-2300

包装尺寸(mm*mm*mm):1720*680*850

包装重量(KG):88
