旋转蒸发仪操作要点、原理、选型与维护全指南

副标题:旋蒸防冲料实操技巧、设备结构及选购保养说明


    在植化实验操作过程里,冷凝器喷料是比较常见的问题。容易发生喷料的体系主要分为两类,一类是含有皂苷类化合物的溶液,另一类含水体 系,一旦冲料会造成样品损失。为了帮助科研人员规避这类实验事故,下面分享旋蒸防喷料实操方法,同时完整介绍旋转蒸发仪相关原理、保养及选型知识。

一、旋蒸操作:防止溶剂冲料的实操方法

  1. 水浴温度不宜过高,尽量控制在 30℃以内。

  2. 样品装填量不要过多;处理低沸点溶剂时,可考虑不加热,缓慢调节系统真空度。

  3. 选用容积更大的接收回收瓶,回收瓶容积越小,发生暴沸的概率越高。

  4. 真空压力不可设置过高;旋蒸操作期间人员不要离开,持续观察状态,一旦发现冲料前兆,立刻开启真空阀泄压。

  5. 处理低沸点、易暴沸溶剂时,可手动控制放气口,适度放气增压,抑制暴沸。

  6. 二氯甲烷(DCM)浓缩操作:先将烧瓶置于水浴外部旋蒸,直到瓶外壁出现水雾,再逐步下放烧瓶增加水浴接触面积,直到体系稳定无暴沸。

  7. 搭配防冲料防爆球,就算发生喷料,物料也可以回流回收。防爆球每次使用前需要彻底清洗,保持洁净。

二、旋蒸温度设置原则

    行业内有一套经典的 Δ20℃设置规则,保障蒸气充分冷凝:冷却循环设备温度,建议比溶剂蒸汽温度低约 20℃。举例:浴温 50℃,产生 30℃的溶剂蒸汽,冷却设备设定至 10℃完成冷凝。

三、旋蒸真空压力的选择思路

旋转蒸发的压力与温度是两项核心参数。水浴锅温度和蒸发速率大体呈线性关联。蒸发过程输入的热量越多,冷凝端带走热量的能力越强,蒸馏效率越高。前提条件是冷凝器具备充足冷却能力,并且系统压力维持稳定。
通过调节水浴温度、真空系统、冷却介质温度,可以实现热量供给与热量移除的平衡。文中附带溶剂真空度参考表,可快速查阅不同溶剂适配的真空参数,减少冲料风险。

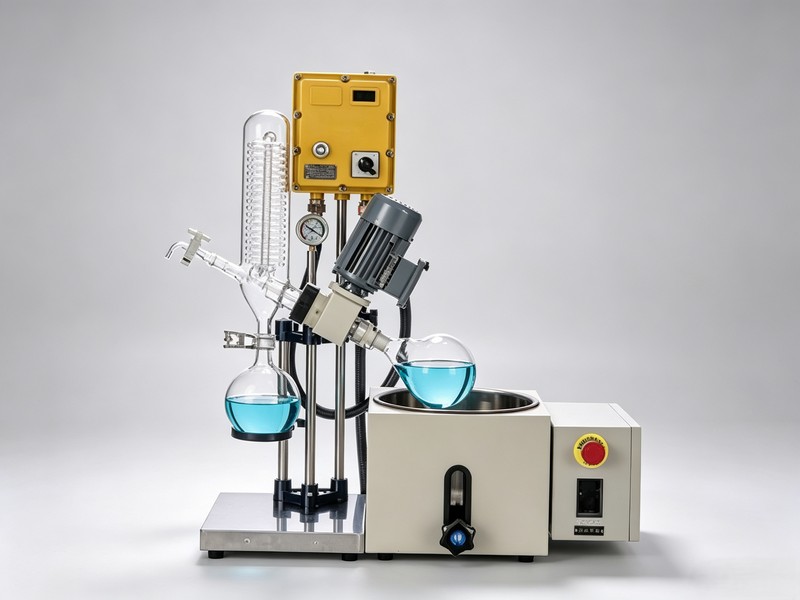

旋转蒸发仪(简称旋蒸)属于实验室常用设备,核心组件包含驱动马达、蒸馏烧瓶、加热浴锅、冷凝管等。下文为实验室新手科普帖,涵盖设备原理、发展背景、保养和选型知识。

1、基本结构及工作原理

旋蒸工作原理:电机带动蒸馏烧瓶以恒定转速旋转,增大液体蒸发面积;真空泵抽取空气,让烧瓶内部处于负压环境,降低溶剂沸点,加快蒸发速率。
蒸发瓶放置于水浴中恒温加热并持续旋转,瓶内溶液在负压条件下受热扩散蒸发。整套密封系统可减压至 400~600mmHg,加热浴温度接近溶剂沸点,烧瓶转速控制在 50~160r/min,溶剂在瓶内壁形成薄膜提升蒸发面积;热蒸汽经过高效冷凝管快速液化,提升蒸馏速度。
在天然产物分离、有机合成实验中,旋蒸常用来去除样品里的溶剂,在脱除溶剂的同时,避免热敏样品被过度加热。
旋蒸很适合从常温常压固态的目标产物中分离低沸点溶剂,例如乙酸乙酯、正己烷。只要不存在严重共沸现象,并且两种组分沸点差异足够,合理操作下也可以从含有液态化合物的样品中脱除溶剂。

2、旋蒸主要组成部件

  1. 旋转马达:驱动蒸发瓶旋转;

  2. 蒸发管道:作为蒸发瓶的支撑转轴,同时作为蒸汽抽出的真空密封通道;

  3. 真空系统:降低设备内部压力,降低物料沸点;

  4. 加热浴锅:采用水或者导热油对物料加热;

  5. 冷凝器:一般为双蛇形盘管结构,可搭配干冰 - 丙酮体系强化冷凝;

  6. 冷凝接收瓶:收集冷凝后的蒸馏溶剂;

  7. 升降机构:电动或机械结构,可快速将蒸发烧瓶抬离加热浴。

四、旋转蒸发仪发展历程

  1. 羊毛冷凝器

    古希腊水手观察到船帆上雾气凝结成水滴,将羊毛放置在加热容器上方收集淡水,也就是羊毛冷凝器。

  2. 亚里士多德的研究

    公元前 350 年,亚里士多德研究蒸馏冷凝原理,发现自然界水循环规律,证实通过蒸馏可以将海水转化为可饮用淡水。

  3. 炼金术士的探索

    公元 2 世纪,炼金工匠制作出铜质蒸馏容器蒸馏锅,是早期蒸馏装置。

  4. 真空蒸馏诞生

    17 世纪,爱尔兰物理学家 Robert Boyle 完成具有里程碑意义的真空蒸馏实验,验证沸点与压力之间的关系,蒸馏效率大幅提升。

  5. 可旋转烧瓶与商品化旋蒸

    上世纪 50 年代,C.C.Draig、M.E.Volk 两位科学家分别提出旋转烧瓶思路,增大样品受热混合面积,同期第一代商用旋转蒸发仪问世。

  6. 智能化旋蒸阶段

    进入 21 世纪,实验室自动化快速发展,搭载智能控制系统的旋蒸逐步成为现代实验室标配。

五、旋转蒸发仪保养规范

  1. 使用前检查仪器,确认玻璃件无破损,各接口匹配,轻拿轻放。

  2. 使用软布擦拭各个密封接口,薄涂一层真空脂;真空脂用完及时封盖,防止杂质进入。

  3. 接口不要拧得过紧,定期松一松,防止长期锁紧造成螺纹咬死。

  4. 开机通电后,由低速逐步调高转速;停机等设备完全静止再关闭电源。

  5. 聚四氟阀门不要用力硬拧,容易损坏玻璃组件。

  6. 每次实验结束,软布擦除设备表面油污、残留溶剂,保持整机洁净。

  7. 停机后松开聚四氟阀门,长期压紧会造成活塞形变。

  8. 定期维护密封圈:拆下密封圈,清理轴部污垢,软布擦拭,涂抹少量真空脂再装回,保证滑动顺滑。

  9. 电气组件严禁进水,防止受潮损坏。

  10. 保养操作前,关闭电源,拔掉电源线。

  11. 电控、加热部件维修,需要由专业人员操作。

  12. 清洁设备时,不要直接泼水冲刷整机;禁止使用研磨粉、稀释剂、煤油、酸性试剂等,避免触电、设备腐蚀事故。

六、旋转蒸发仪选型思路

选购前需要确认:单次蒸馏处理量、每日样品处理数量、溶剂种类、溶剂沸点、介质是否易燃易爆或者有毒有害。明确实验需求与溶剂类型后,再挑选设备。选型重点参考下面几项:
  1. 核心性能指标

    设备在溶剂腐蚀、持续运转条件下维持高真空的能力,是评价旋蒸好坏的核心标准。选用特氟龙搭配玻璃密封结构,耐各类有机溶剂,气密性稳定,可维持 - 0.098MPa 以上高真空。

  2. 影响蒸发效率因素

    同型号设备,主要影响因素:蒸汽温度、系统真空度、冷却介质温度。物料耐热性限制了蒸汽温度上限,因此高真空、低温冷源是提升蒸馏效率两大关键。

  3. 立式冷凝器与斜式冷凝器对比

    立式冷凝器占用空间更小,大容量蒸发设备多用立式;两种冷凝结构在基础性能上没有本质差别。

  4. 设备型号选择

    2L、3L、5L:实验室小试样品浓缩;

    5L、10L、20L:适合中试试验;

    20L、50L:中试与小批量生产,适合要求规避金属离子污染的物料提取。

  5. 旋蒸对比其他蒸发设备

    旋蒸机身紧凑、操作直观,无金属离子污染,适配实验室、中试名贵物料提取,密封性能可对标进口设备。

  6. 真空泵选型

    优先选用耐有机溶剂腐蚀的循环水真空泵,极限真空可达 - 0.098MPa,满足大部分浓缩实验需求。

七、旋转蒸发仪优点

  1. 标配升降马达,断电时可自动将烧瓶抬离加热浴;

  2. 样品在离心力作用下,在瓶内壁形成液膜,受热面积更大;

  3. 样品旋转产生的扰动,可以抑制液体剧烈沸腾,操作简单,新手也可上手完成温和蒸馏。

八、旋转蒸发仪缺点

部分体系(如水、乙醇混合液)蒸馏容易暴沸,造成样品收集损失。操作时,可以在浓缩阶段微调真空泵功率或者浴锅温度抑制沸腾;也可以添加防沸颗粒。对于极易起泡、难蒸馏物料,可更换专用冷凝管配套使用。

九、旋蒸标准操作流程与注意事项

使用步骤

  1. 启动低温冷却液循环泵,按下电源再开启制冷,温度达标后开启介质循环;

  2. 开启循环冷却水;

  3. 安装蒸馏烧瓶并用夹具固定,开启真空泵,建立一定真空后启动旋转;

  4. 调整烧瓶高度、转速,设定水浴温度;

  5. 浓缩完成,先停旋转,通入大气,关闭水泵,再取下蒸馏瓶;

  6. 关闭低温循环泵、水浴加热,停止冷却水,倒出接收瓶溶剂,清洗缓冲球与接收瓶。

操作注意事项

  1. 先建立低真空(约 0.03MPa),再启动旋转,防止烧瓶滑落;停机先停旋转,手扶烧瓶,通入大气,真空降到 0.04MPa 左右再关闭真空泵,防止倒吸、烧瓶脱落。

  2. 安装前,所有接口、密封面、密封圈薄涂真空脂。

  3. 加热槽通电前必须加水,禁止无水干烧。

  4. 真空不足时,检查管路、接头、玻璃件气密性。

  5. 处理对空气敏感物料:排气口连接氮气球,通入氮气置换设备内空气,再接样品瓶浓缩;蒸馏结束充氮气泄压,关闭泵,取下样品瓶密封保存。

  6. 高粘度样品降低旋转速度,可手动慢速转动,持续更新液膜,方便溶剂蒸出。

十、影响旋蒸蒸馏效率的因素

  1. 系统真空度
    真空度是核心工艺参数。真空不足大多和所用溶剂相关。生化制药常用水、乙醇、乙酸、石油醚、氯仿等溶剂,普通真空泵不耐强有机溶剂腐蚀,建议选用耐腐蚀真空泵。
    整套密闭系统包含蒸发瓶、蒸发管、密封圈、冷凝管、缓冲瓶、真空泵与管路。影响真空度的核心部件:真空泵、密封圈、真空管。
    真空泵极限真空越低,系统真空下限越低。蒸馏时搭配真空控制器,稳定控制真空,兼顾效率,防止暴沸。隔膜真空泵极限真空最低可达 2mbar,循环水泵极限真空约 50mbar。
    密封圈优先 PTFE 材质,耐磨耐溶剂腐蚀;部分产品增加不锈钢弹片进一步提升耐磨性能。
    真空管优先选用硅胶管,老化速度优于普通橡胶管。
  2. 加热锅温度
    浴温越高蒸发速度越快,但需要考虑物料热敏性与安全,常规推荐 60℃。温度超过 80℃,硅油加热会带来清洁难题,一般优先调低真空提升蒸发效率。高性能隔膜真空泵可达到 2mbar 极限真空,常温条件下即可蒸馏 DMF。
  3. 蒸发瓶转速
    转速越高,瓶壁浸润受热面积越大,但液膜厚度随之增加,传热阻力变大。不同粘度物料存在最优转速。驱动马达推荐直流无刷电机,稳定性强,长期免维护。
  4. 冷却介质温度
    为最大化蒸馏效率,冷却介质与加热浴建议保持 40℃温差,快速冷凝蒸汽,降低蒸汽对系统真空的干扰。

十一、旋蒸应用存在的局限

部分物料体系容易剧烈沸腾,造成样品损失。操作中可以调节真空泵功率或者加热温度,或者添加防沸颗粒。针对极易起泡的样品,可以更换专用冷凝管配套使用。
