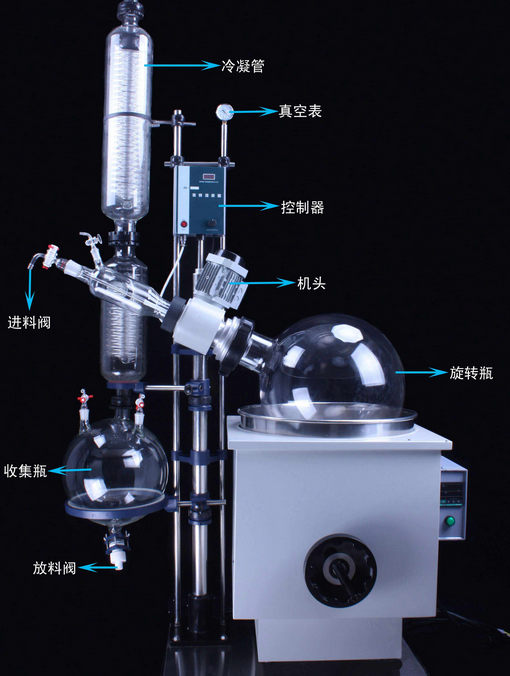

蒸馏烧瓶是一个带有标准磨口接口的茄形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸馏烧瓶，接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。
一、如何提升旋蒸的冷凝效率?
方法一：增加冷凝盘管与蒸汽的接触面积
INNOTEG-ScienceOne Vap系列旋转蒸发仪拥有的三重冷凝盘管回路设计，在有限高度内大幅提升冷凝盘管的接触面积，有效提高蒸馏效率。
同时拥有下窄上宽的设计水/油浴通用加热锅有利于加热介质的快速升温，缩短加热时间。加热锅操作面板带锁定功能键，可有效避免误操作，确保操作的便利性。
方法二：降低冷凝盘管内介质的温度，确保温差
为确保最佳的蒸馏效率，冷却介质一般建议同加热锅温度保持40°C的温差，以便将热蒸汽进行快速冷凝，降低蒸汽对系统真空的影响。
因此旋蒸的冷凝温度需求室温以下专门制冷的循环浴即可满足，降低客户购置所需成本和实验室能耗。
INNOTEG(英诺德)TCS-3实验室制冷循环器拥有-20 ℃~室温的可控温度范围;0.45 KW(10°C) 制冷功率满足溶剂对于旋蒸的冷凝需求。
▲ Vap系列旋蒸，搭配TCS-3实验室制冷循环器
1)优异的温度控制
温度控制方式是比例控制，自动调节制冷量，降低能源消耗。
2)高效的循环方式
改变循环浴泵体类型，升级为压力/吸力泵，耐受介质中一般固体颗粒，使用寿命长。循环浴的摆放位置不再受限。
3)运行状态可监控
温度控制和循环运行独立状态显示，同时配有液位观察窗。
4)多重安全防护设计
泵运行状态可以根据外在负载自动调节压力，有效的保护外接设备安全，特别是玻璃组件。操作键盘防水，高亮LED显示屏显示各项参数，多种运行模式可选。
5)可持续拓展性
可拓展配置加热器，实现高温范围恒温循环。
二、旋转蒸发仪的使用方法
1.打开低温冷却液循环泵。注意按电源键后再按下制冷键，降到所需温度后开循环。
2.打开水泵循环水。
3.装上蒸馏烧瓶并用夹子固定好。打开真空泵，待有一定真空后开始旋转。
4.调节蒸馏烧瓶高度、旋转速度，设定适当水浴温度。
5.蒸完先停止旋转，再通大气，然后停水泵，最后再取下蒸馏烧瓶。
6.停低温冷却液循环泵，停水浴加热，关闭水泵循环水，倒出接收瓶内溶剂，洗干净缓冲球，接收瓶。
三、旋转蒸发仪的使用注意事项
1.使用时要先抽小真空(约至0.03MPa)，再开旋转，以防蒸馏烧瓶滑落;停止时，先停旋转，手扶蒸馏烧瓶，通大气，待真空度降到0.04MPa左右再停真空泵，以防蒸馏瓶脱落及倒吸。
2.各接口，密封面，密封圈及接头安装前都需要涂一层真空脂.
3.加热槽通电前必须加水,不允许无水干烧.
4.如真空度太低注意检查各接头，真空管，玻璃瓶的气密性。
5.旋蒸对空气敏感物质时，在排气口接一氮气球，先通一阵氮气，排出旋蒸仪内空气，再接上样品瓶旋蒸。蒸完放氮气升压，再关泵，然后取下样品瓶封好。
6.若样品粘度很大，应放慢旋转速度，手动缓慢旋转，以能形成新的液面利于溶剂蒸出。
